Comprobador de longitud de cables Ermenrich NetGeeks NL70
8 unidades remotas incluidas en el kit. Funciones: medició n de la longitud de cables midiendo la capacitancia del cable, comprobació n de cables, seguimiento de cables, funció n Port Flash, prueba de PoE, prueba PING
El comprobador de longitud de cables Ermenrich NetGeeks NL70 es una herramienta de medició n multifuncional para comprobar diversos cables de red (categorí as 5E/6E), cables telefó nicos, cables coaxiales y cables comunes. El dispositivo se utiliza para comprobar cables de hasta 1.000 metros de largo. El kit incluye 8 unidades remotas, lo que permite realizar 8 mediciones simultá neas.

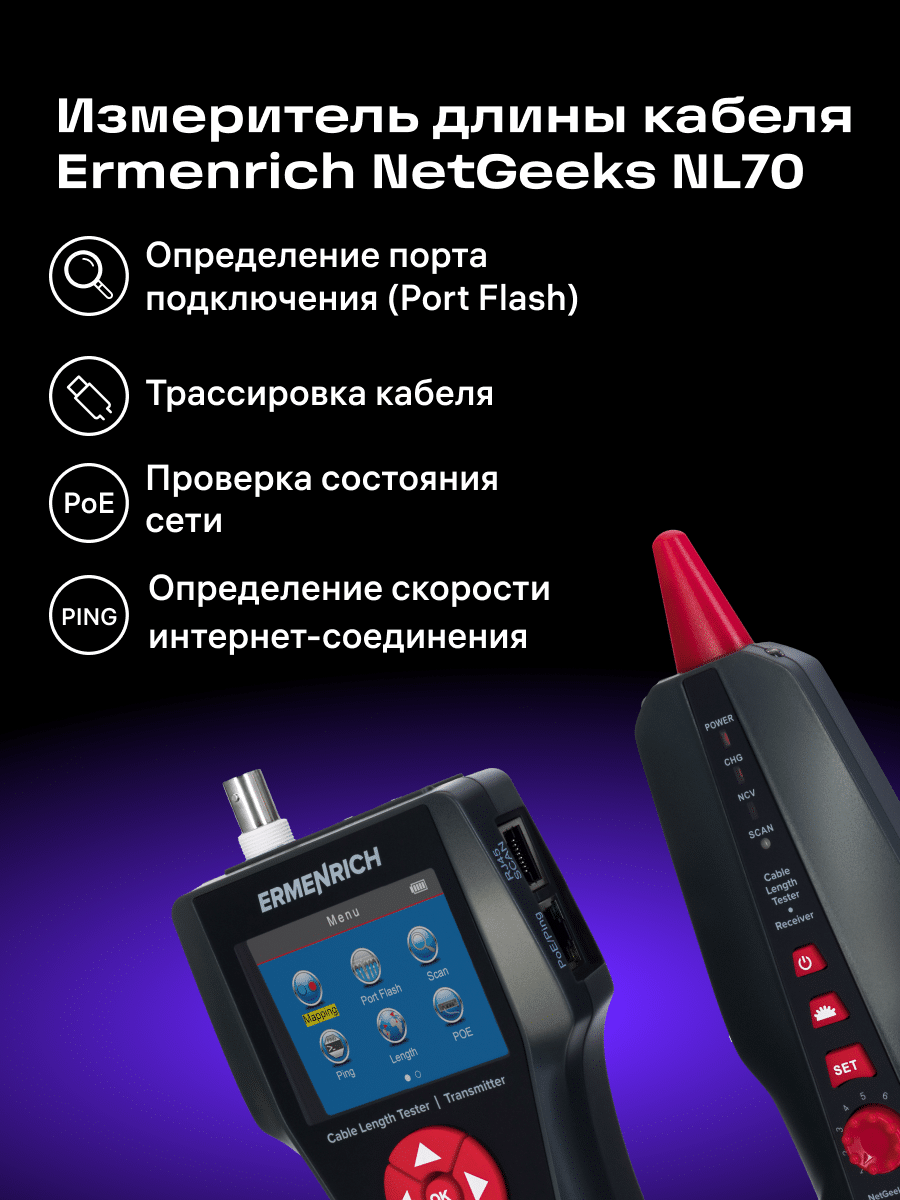

Con el instrumento Ermenrich NetGeeks NL70, puede comprobar cables en busca de circuitos abiertos y cortocircuitos, así como pares cruzados, invertidos y divididos. El comprobador de longitud de cables puede medir la distancia a un circuito abierto. La funció n de localizació n de cables permite localizar el cable sujeto a comprobació n en un haz de cables. La funció n Port Flash le permite encontrar el puerto exacto de un conmutador o enrutador de red al que está conectado el cable sujeto a comprobació n. Con este comprobador, puede realizar una prueba de PoE y una prueba PING, y guardar los datos en una tarjeta de memoria.
El instrumento Ermenrich NetGeeks NL70 proporciona una alta exactitud de medició n y se puede calibrar, si es necesario. El transmisor y el receptor funcionan con pilas recargables, por lo que no tendrá que comprar y reemplazar pilas con frecuencia. Una sola carga proporciona 20 horas de funcionamiento del transmisor y 50 horas de funcionamiento del receptor.
Caracterí sticas principales:
- Medició n de la longitud de un cable mediante la medició n de la capacitancia del cable: hasta 1000 metros
- Mapa de cableado, localizació n del cable sujeto a comprobació n en un haz de cables
- Comprobació n de cables para detectar cortocircuitos y circuitos abiertos, medició n de la distancia a un circuito abierto
- Funció n Port Flash para localizar e indicar mediante una luz intermitente el puerto de un conmutador o enrutador de red al que está conectado un cable sujeto a comprobació n
- Prueba de PoE (Power over Ethernet) para medir el voltaje PoE en un cable de par trenzado
- Prueba PING con una asignació n de direcció n IP

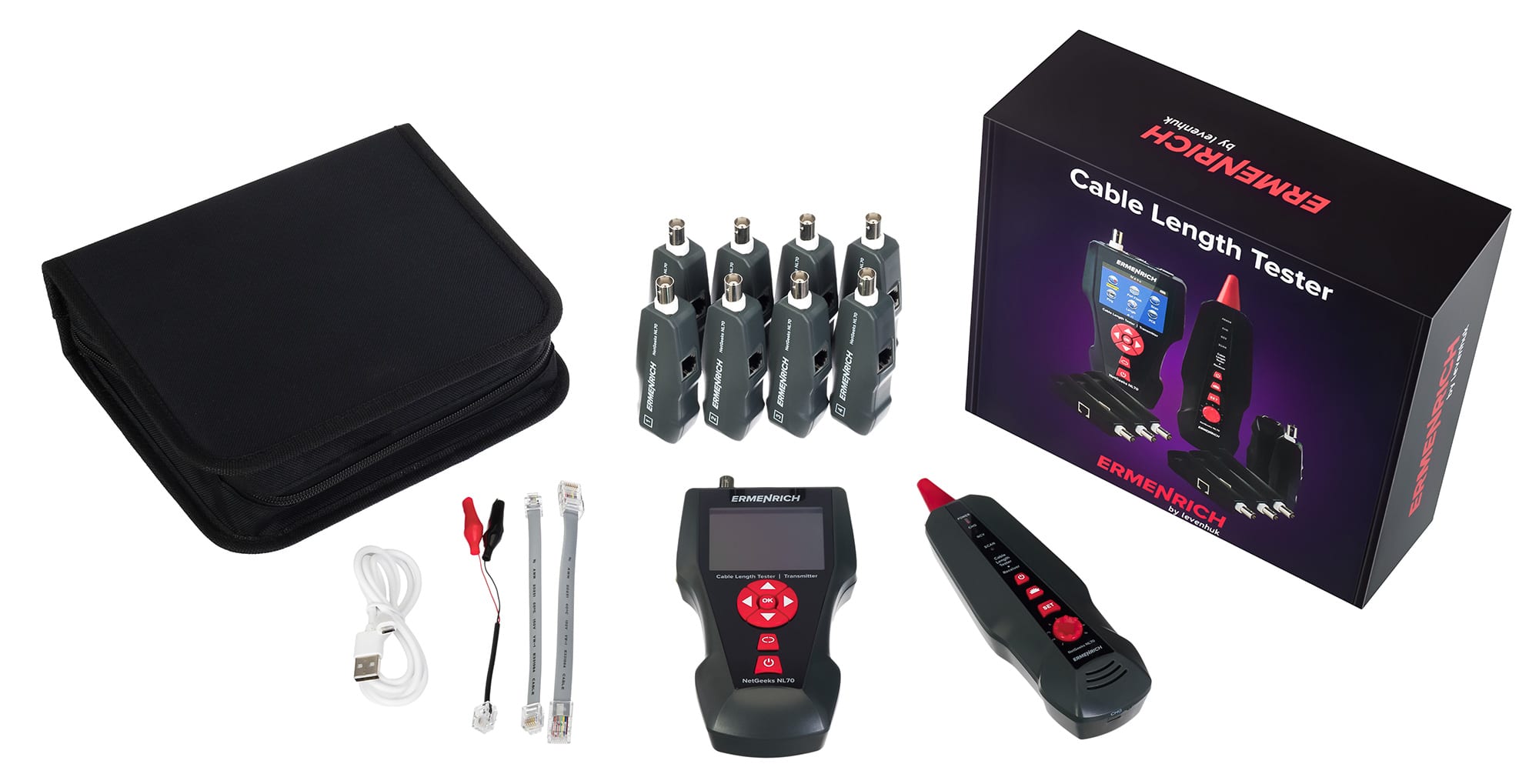

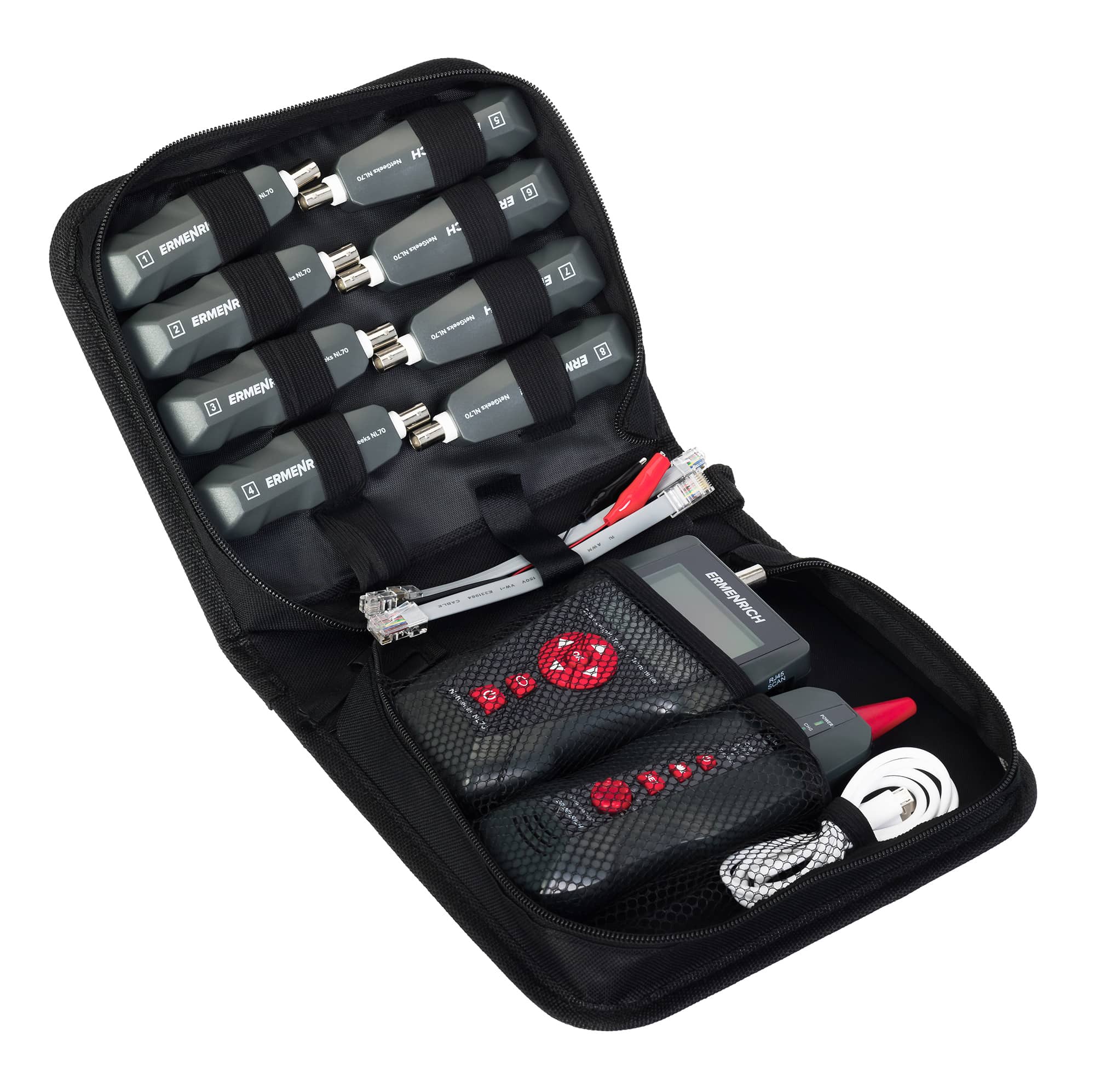

El kit incluye:
- Transmisor
- Receptor
- 8 unidades remotas
- Cable de conexió n RJ11
- Cable de conexió n RJ45
- Pinza dentada
- Cable de CC (corriente continua)
- Cable microUSB
- Bolsa de transporte
- Manual de usuario y tarjeta de garantí a
Especificaciones:

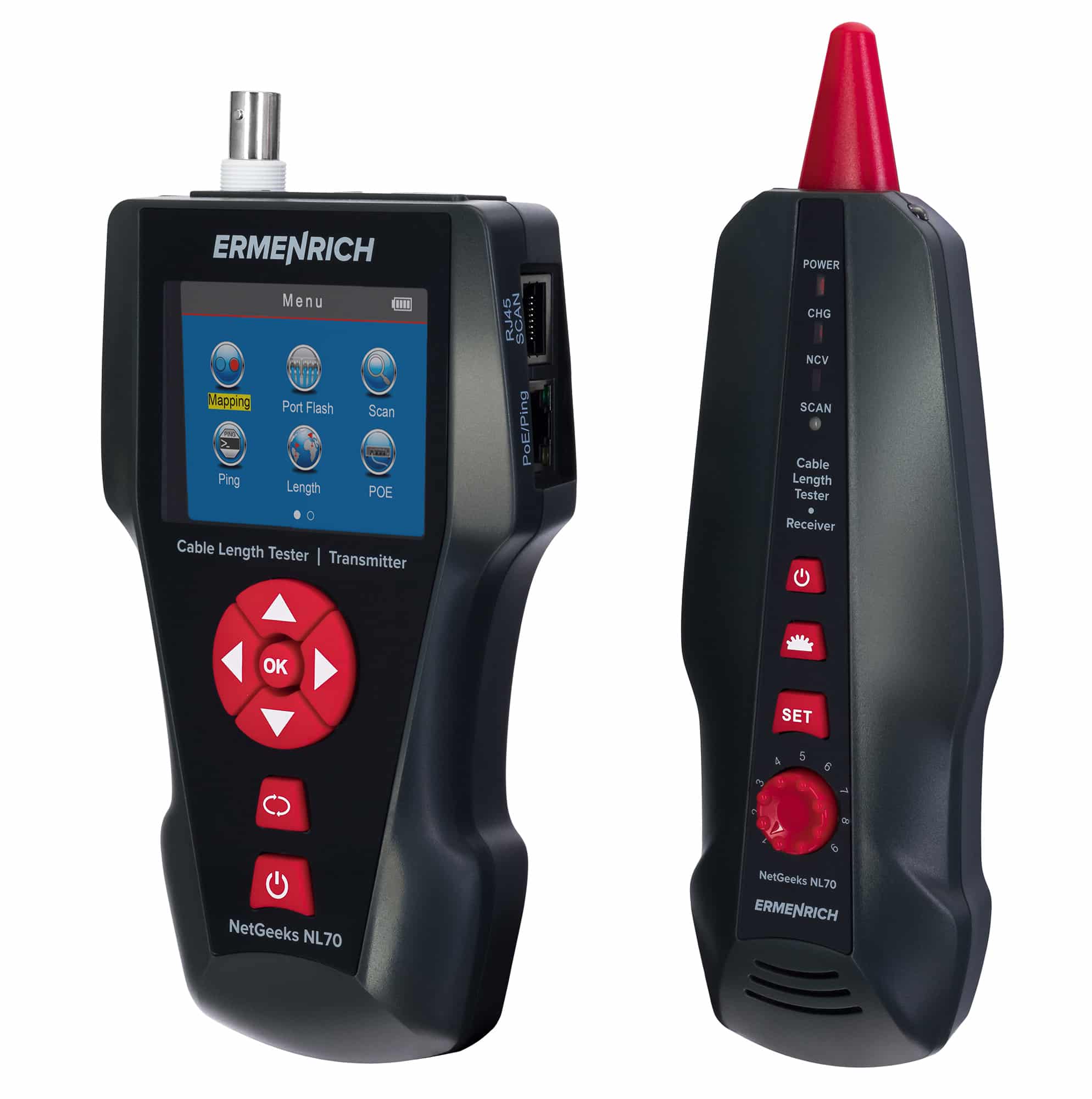

Transmisor

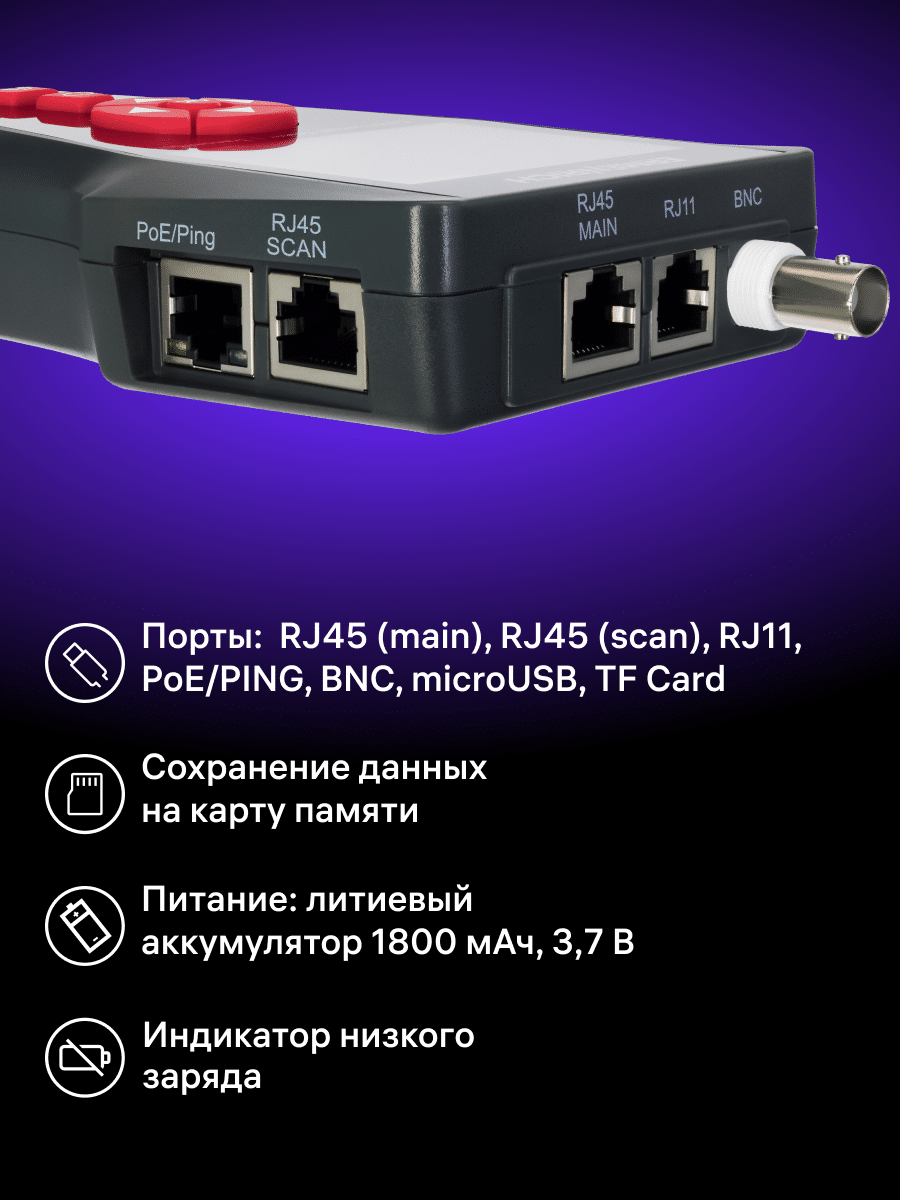

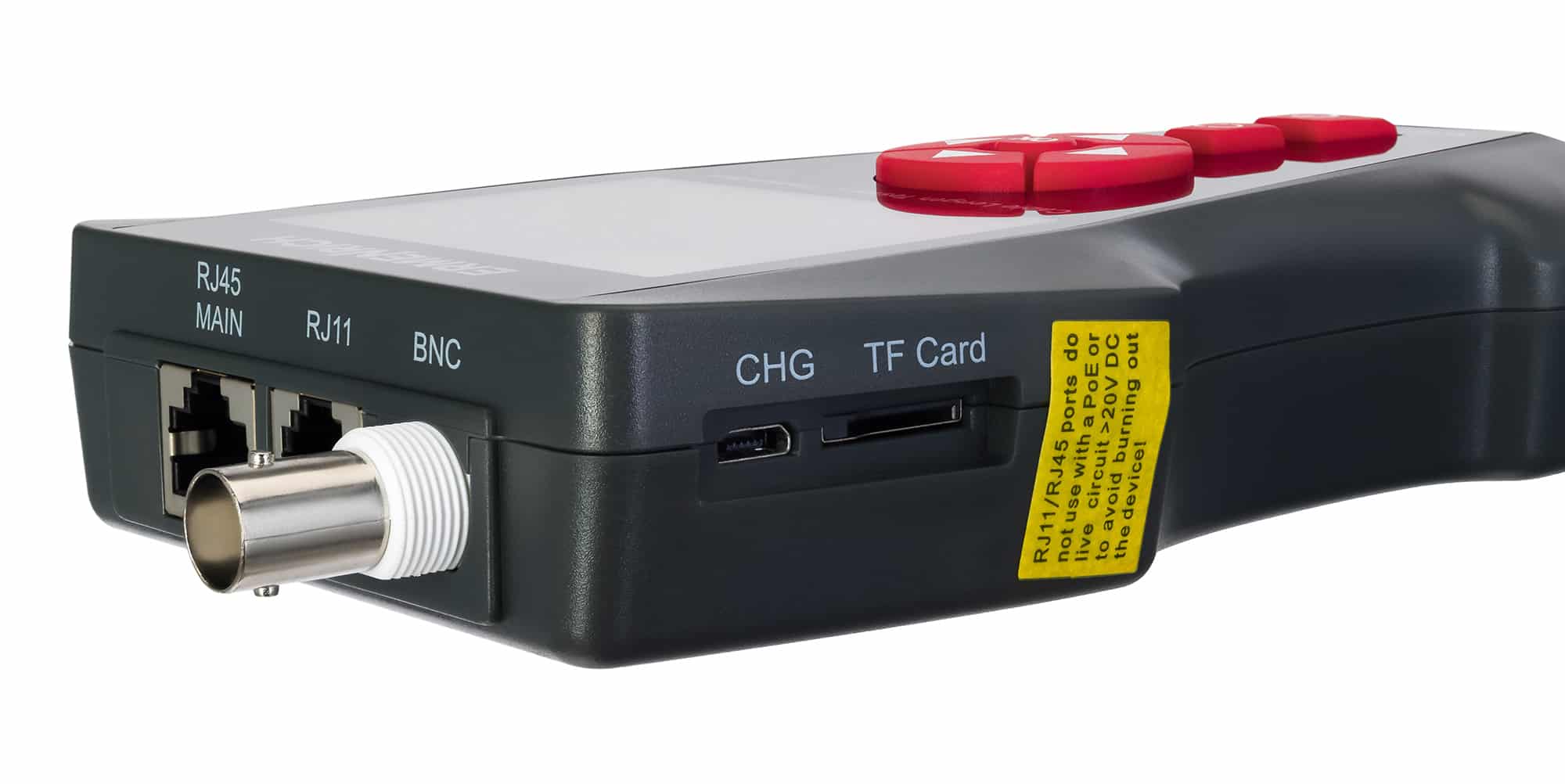

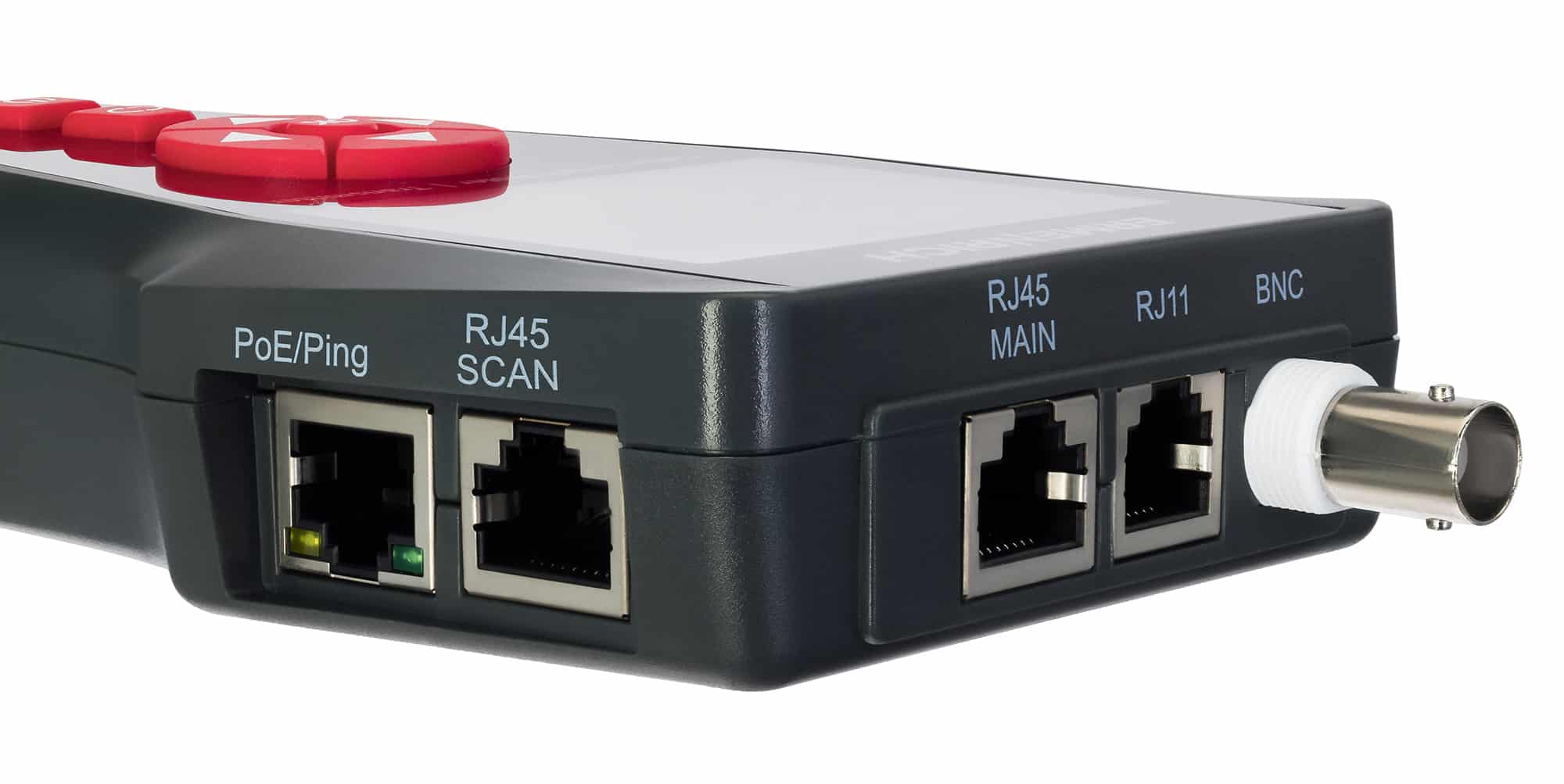

Puertos : RJ45 (principal), RJ45 (exploració n), RJ11, PoE/PING, BNC, microUSB, tarjeta TF
Localizació n de tipos de cables: cables de red STP/UTP (CAT5E, CAT6E), cables telefó nicos, cables coaxiales, cables comunes
Comprobació n de tipos de cables: cables de red STP/UTP (CAT5E, CAT6E), cables telefó nicos, cables coaxiales, cables comunes
Medició n de longitudes de cables: +
Comprobació n de cables: + (circuitos abiertos, cortocircuitos, pares cruzados, pares invertidos, pares divididos, diafoní a)
Funció n Port Flash: +
Localizació n de cables: +
Protecció n contra diafoní a: +
Prueba de PoE: +
Prueba PING: +
Medició n de longitudes de cables
Mé todo de medició n: mediante medició n de la capacitancia de un cable
Unidades de medida: metros, pies, yardas
Intervalo de medició n, m: 0– 1000
Error de medició n, %: 3 (± 0,5 m)
Medició n de la distancia a circuitos abiertos: +
Calibració n: +
Longitud mí nima de cable para calibració n, m: 10
Error de calibració n, %: 2 (± 0,5 m)
Caracterí sticas principales
Corriente má xima de funcionamiento, mA: < 150
Protecció n: voltaje de entrada: 48 V, corriente: 5 mA
Funció n de transferencia/almacenamiento de datos: +, 160 posiciones de memoria
Pantalla: LCD de color
Diagonal de pantalla, pulgadas: 2,8
Resolució n de pantalla, px: 320 x 240
Iluminació n de fondo de pantalla: +
Fuente de alimentació n: pila de litio de 1800 mAh y 3,7 V carga mediante adaptador de CC de 5 V, 1 A (no incluido) y cable microUSB (incluido)
Duració n de las pilas, h: 20
Indicador de estado de pila baja: +
Apagado automá tico : + (15 min. / 30 min. / 1 h / 2 h / desactivado)
Intervalo de temperatura de funcionamiento, ° C: − 10… +60
Intervalo de humedad de funcionamiento, %: 20… 70

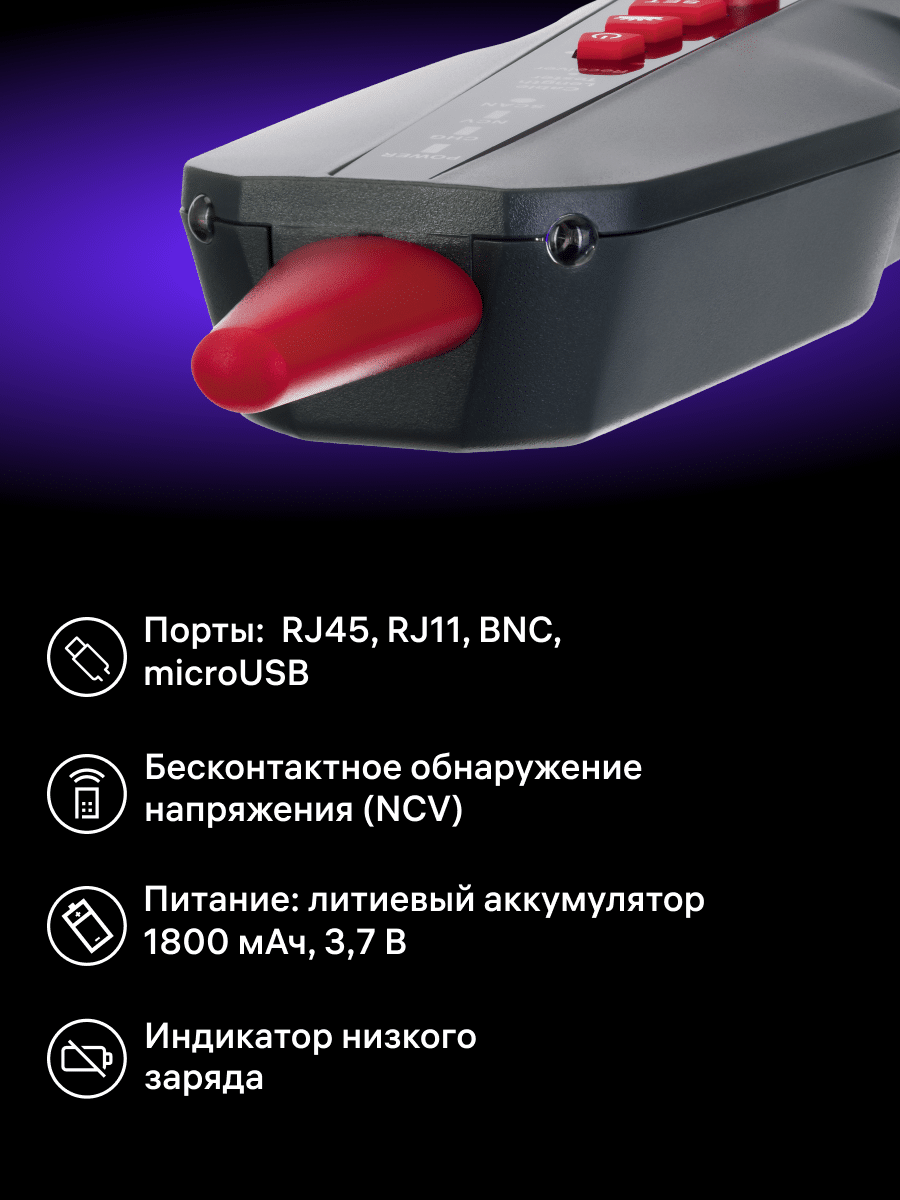

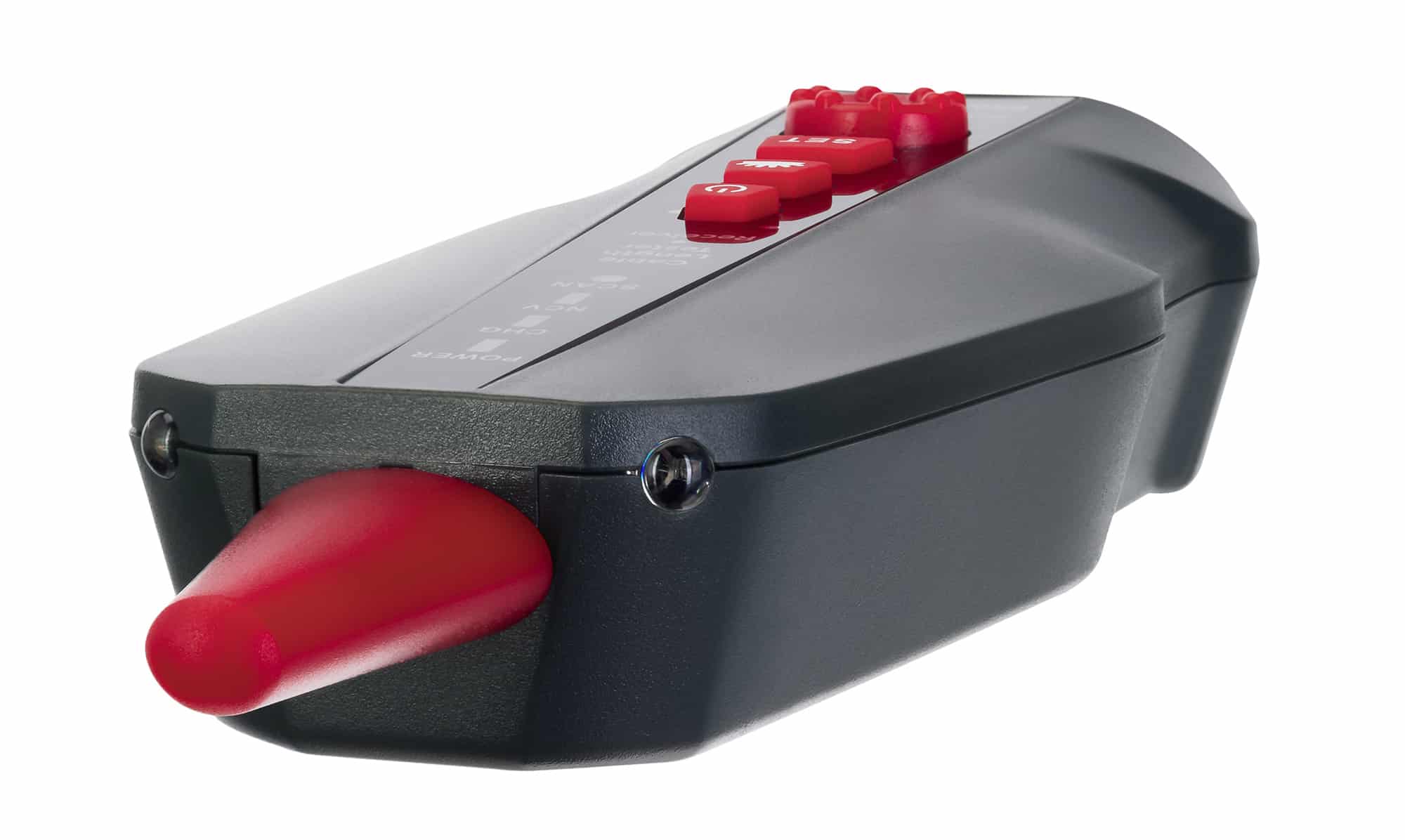

Receptor / Unidad remota
Puertos : RJ45, RJ11, BNC, microUSB
Sensibilidad ajustable: +
Detecció n de voltaje sin contacto (NCV): +
Linterna : +
Corriente má xima de funcionamiento, mA: < 100
Fuente de alimentació n: pila de litio de 1800 mAh y 3,7 V carga mediante adaptador de CC de 5 V, 1 A (no incluido) y cable microUSB (incluido)
Duració n de las pilas, h: 50
Intervalo de temperatura de funcionamiento, ° C: − 10… +60
Intervalo de humedad de funcionamiento, %: 20… 70
| Marca |
Ermenrich |
| Garantía |
5 años |
| EAN |
5905555016993 |
| Tamaño de paquete (LxAn.xAl.) |
21x24x8 cm |
| Peso del envío |
1.06 kg |
| === Delimitador === |
Transmisor |
| Puertos |
BNC, RJ11, PoE/PING, RJ45 (exploración), RJ45 (principal), microUSB, tarjeta TF |
| Localización de tipos de cables |
cables coaxiales, cables comunes, cables de red STP/UTP (CAT5E, CAT6E), cables telefónicos |
| Comprobación de tipos de cables |
cables coaxiales, cables comunes, cables de red STP/UTP (CAT5E, CAT6E), cables telefónicos |
| Medición de longitudes de cables |
yes |
| Comprobación de cables |
yes |
| Comprobación de cables |
+ (circuitos abiertos, cortocircuitos, pares cruzados, pares invertidos, pares divididos, diafonía) |
| Función Port Flash |
yes |
| Función Port Flash |
+ |
| Localización de cables |
yes |
| Protección contra diafonía |
yes |
| Prueba de PoE |
yes |
| Prueba PING |
yes |
| === Delimitador === |
Medición de longitudes de cables |
| Método de medición |
mediante medición de la capacitancia de un cable |
| Unidades de medida |
ft, m |
| Rango de medición, m |
0 — 1000 |
| Error |
3 (±0,5 m) |
| Medición de la distancia a circuitos abiertos |
yes |
| Calibración |
+ |
| Longitud mínima de cable para calibración, m |
10 |
| Error de calibración, % |
2 (±0,5 m) |
| === Delimitador === |
Características principales |
| Corriente máxima de funcionamiento, mA |
<150 |
| Protección |
voltaje de entrada: 48 V, corriente: 5 mA |
| Transmisión de datos |
+, 160 posiciones de memoria |
| Pantalla |
LCD, color |
| Diagonal de pantalla, pulgadas |
2.8 |
| Resolución de pantalla, px |
320×240 |
| Iluminación de fondo de pantalla |
yes |
| Alimentación |
3,7 V, 1800 mAh, carga mediante adaptador de CC de 5 V, 1 A (no incluido) y cable microUSB (incluido) |
| Duración de la pila, h |
20 |
| Indicador de estado de pila baja |
yes |
| Apagado automático |
120 min, 15 min, 30 min, 60 min |
| Intervalo de temperatura de funcionamiento,°C |
−10… +60 |
| Intervalo de humedad de funcionamiento, % |
20…70 |
| === Delimitador === |
Receptor / Unidad remota |
| Puertos |
BNC, RJ11, RJ45, microUSB |
| Sensibilidad ajustable |
yes |
| Detección de voltaje sin contacto (NCV) |
yes |
| Linterna |
yes |
| Corriente máxima de funcionamiento, mA |
<100 |
| Alimentación |
3,7 V, 1800 mAh, carga mediante adaptador de CC de 5 V, 1 A (no incluido) y cable microUSB (incluido) |
| Duración de la pila, h |
50 |
| Intervalo de temperatura de funcionamiento,°C |
−10… +60 |
| Intervalo de humedad de funcionamiento, % |
20…70 |
