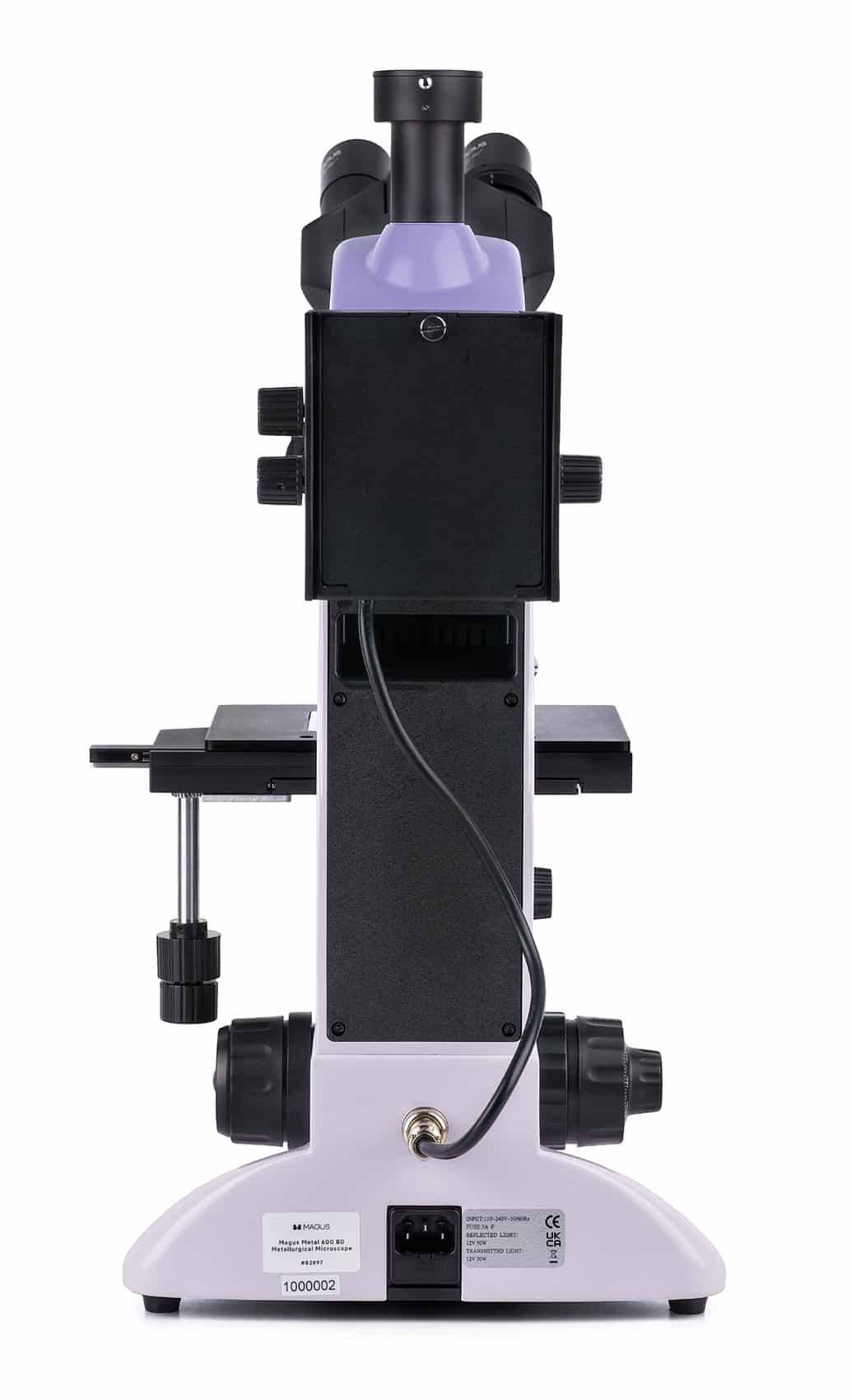

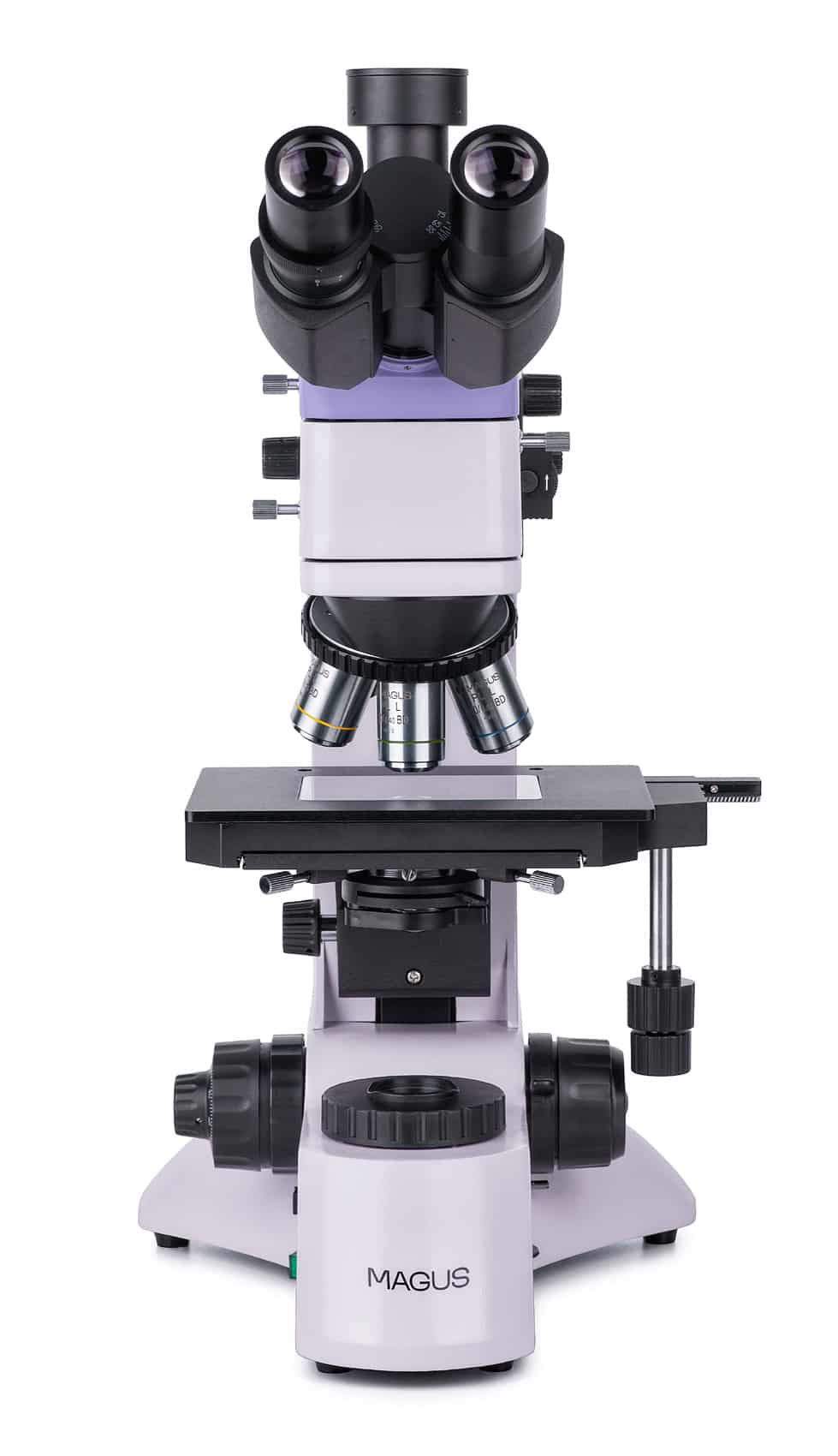

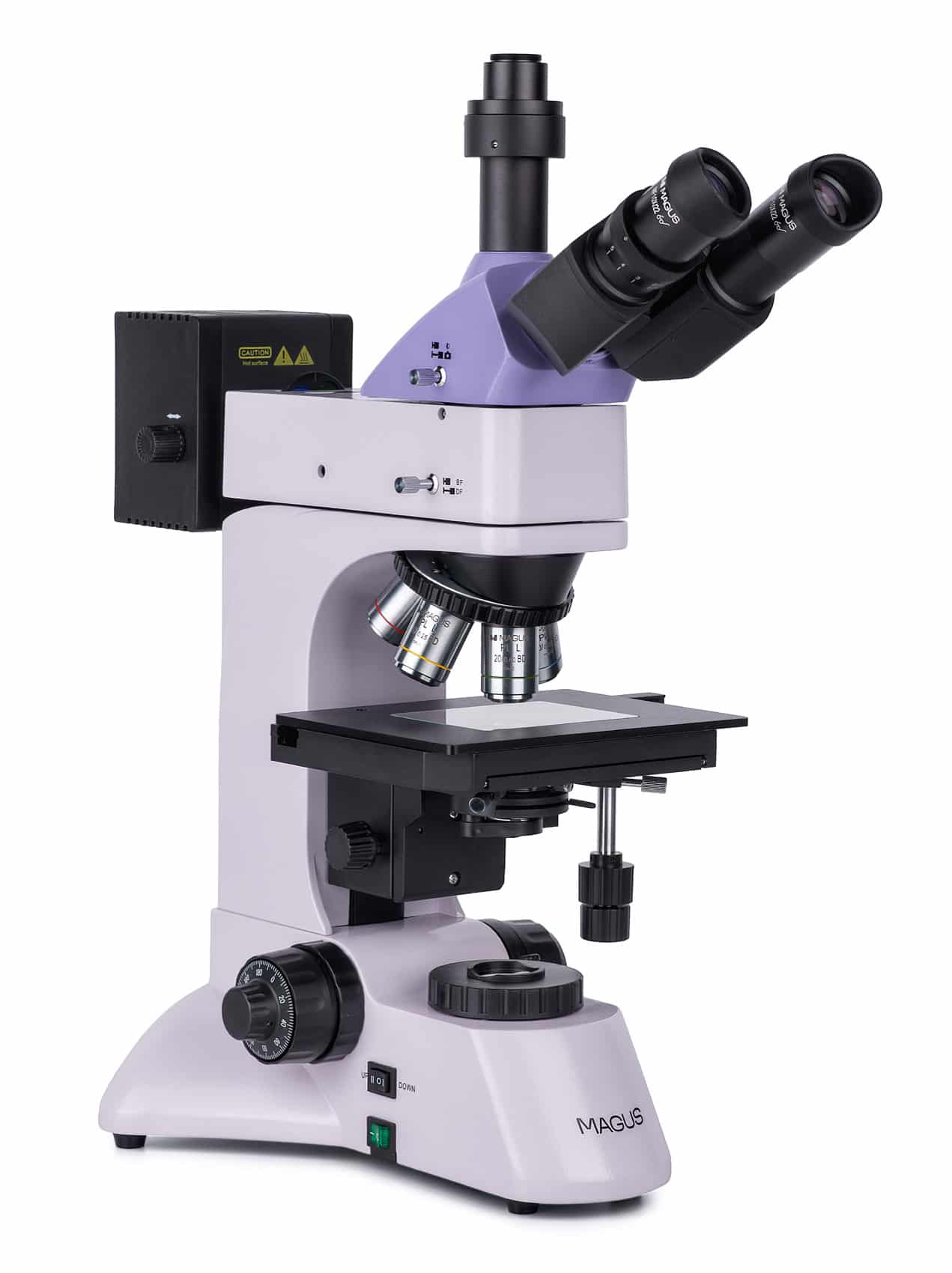

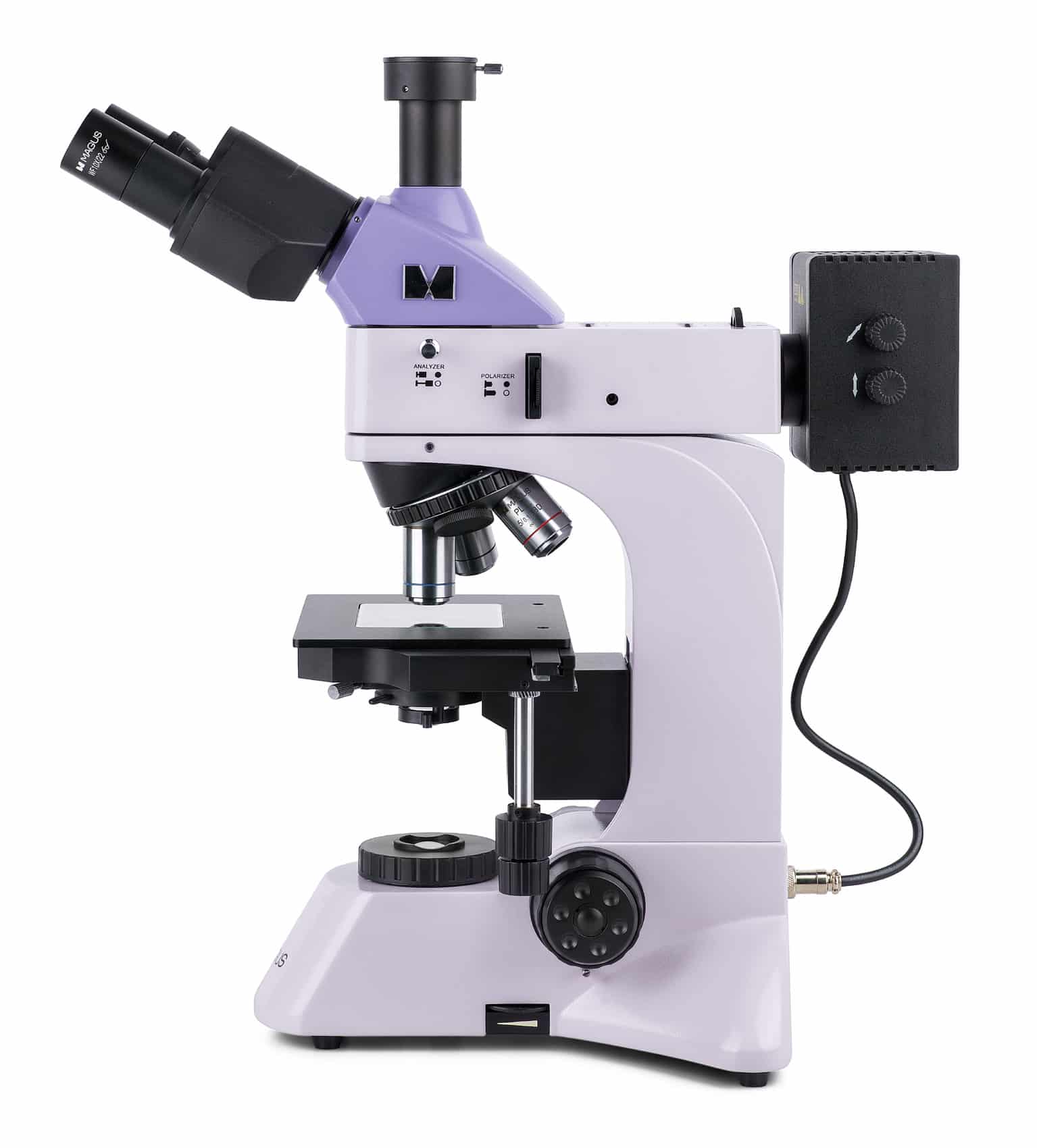

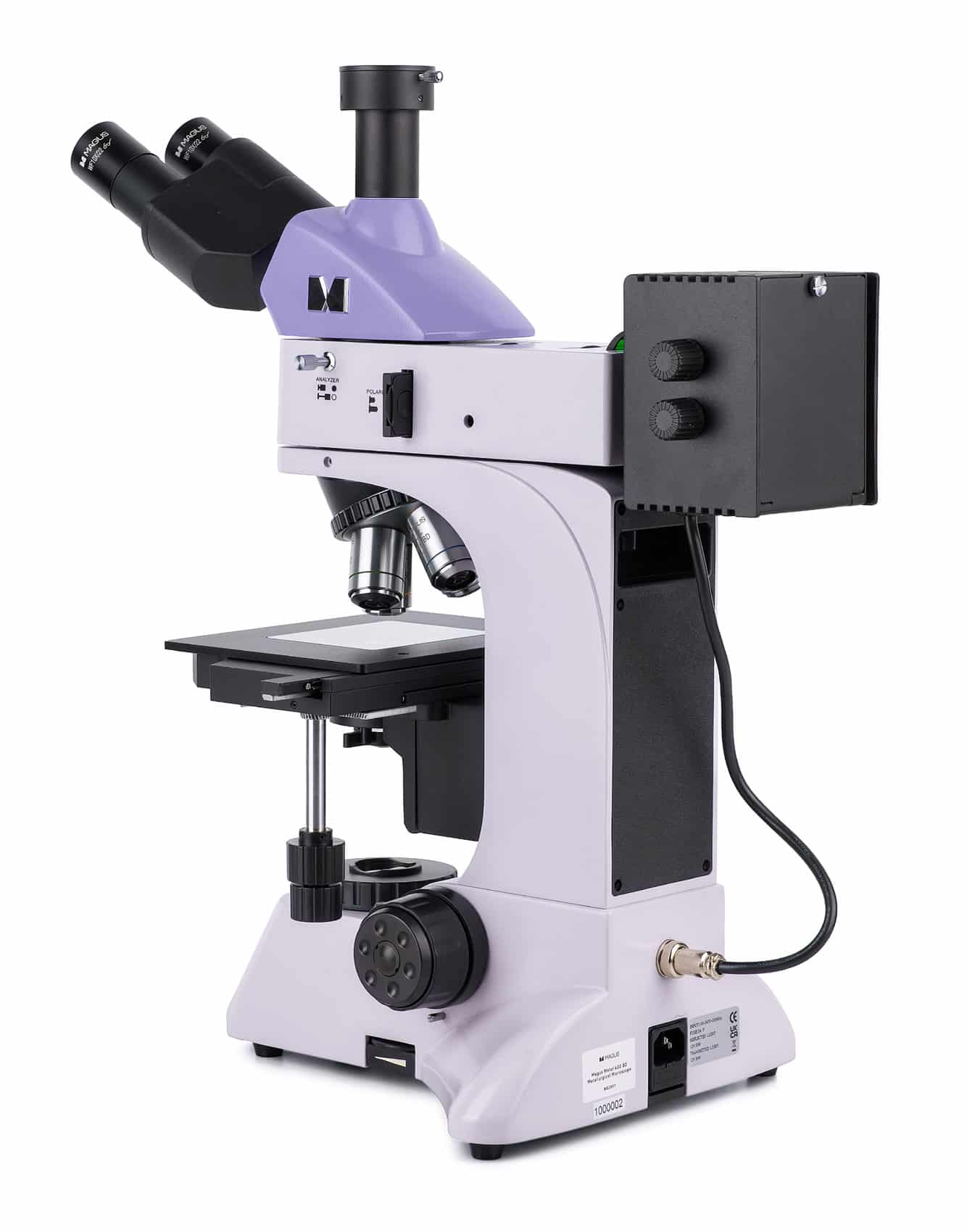

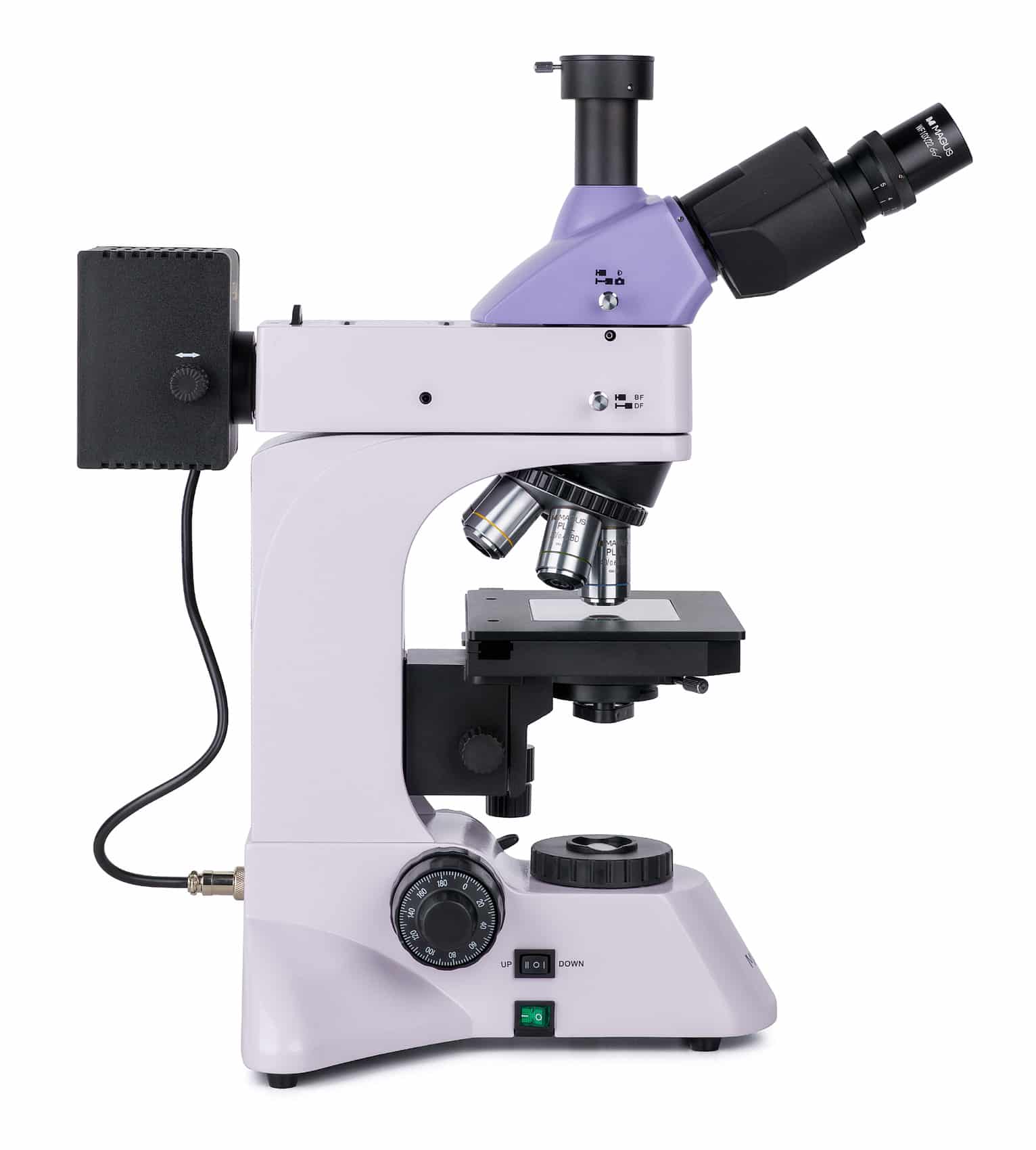

Microscopio metalúrgico MAGUS Metal 600 BD

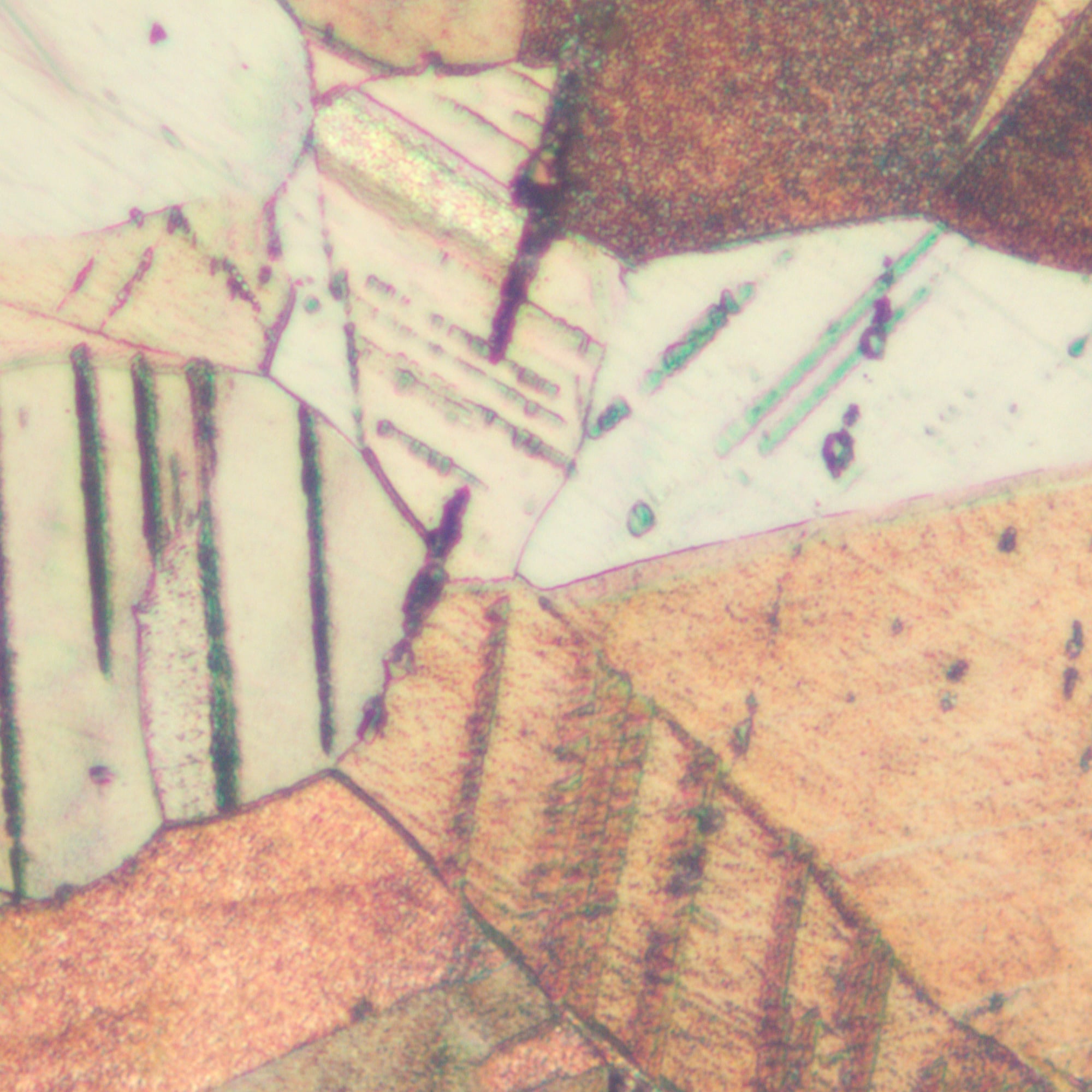

El microscopio metalúrgico MAGUS Metal 600 BD está diseñado para estudiar objetos con luz reflejada utilizando las técnicas de microscopía de campo claro, campo oscuro y polarización. Este microscopio se utiliza para examinar muestras de metales y semiconductores, así como otras muestras planas y pulidas que tienen una alta reflectividad. Con luz transmitida, se pueden estudiar muestras translúcidas, tales como películas finas y partículas atrapadas en filtros. El microscopio se puede utilizar en la industria metalúrgica y de ingeniería mecánica, en laboratorios de ingeniería y control de calidad, así como en universidades técnicas.

Óptica

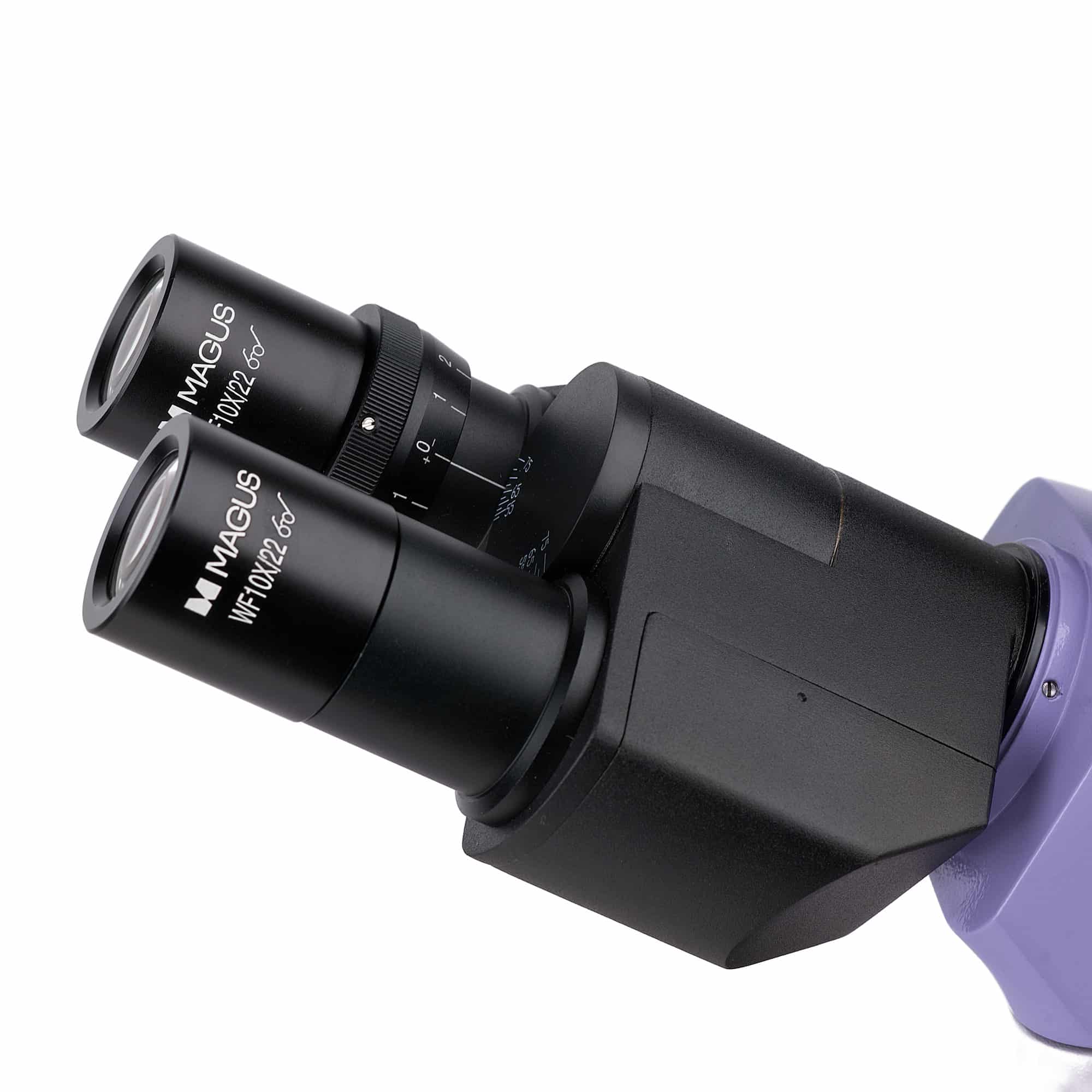

El cabezal trinocular tiene un tubo trinocular en el que se instala una cámara digital. El divisor del haz de luz desvía la luz hacia la cámara hay dos posiciones disponibles para el divisor del haz: 100:0 y 0:100. El haz de luz completo llega hasta los oculares o hasta el tubo trinocular. El anillo de ajuste de las dioptrías está en el ocular izquierdo.

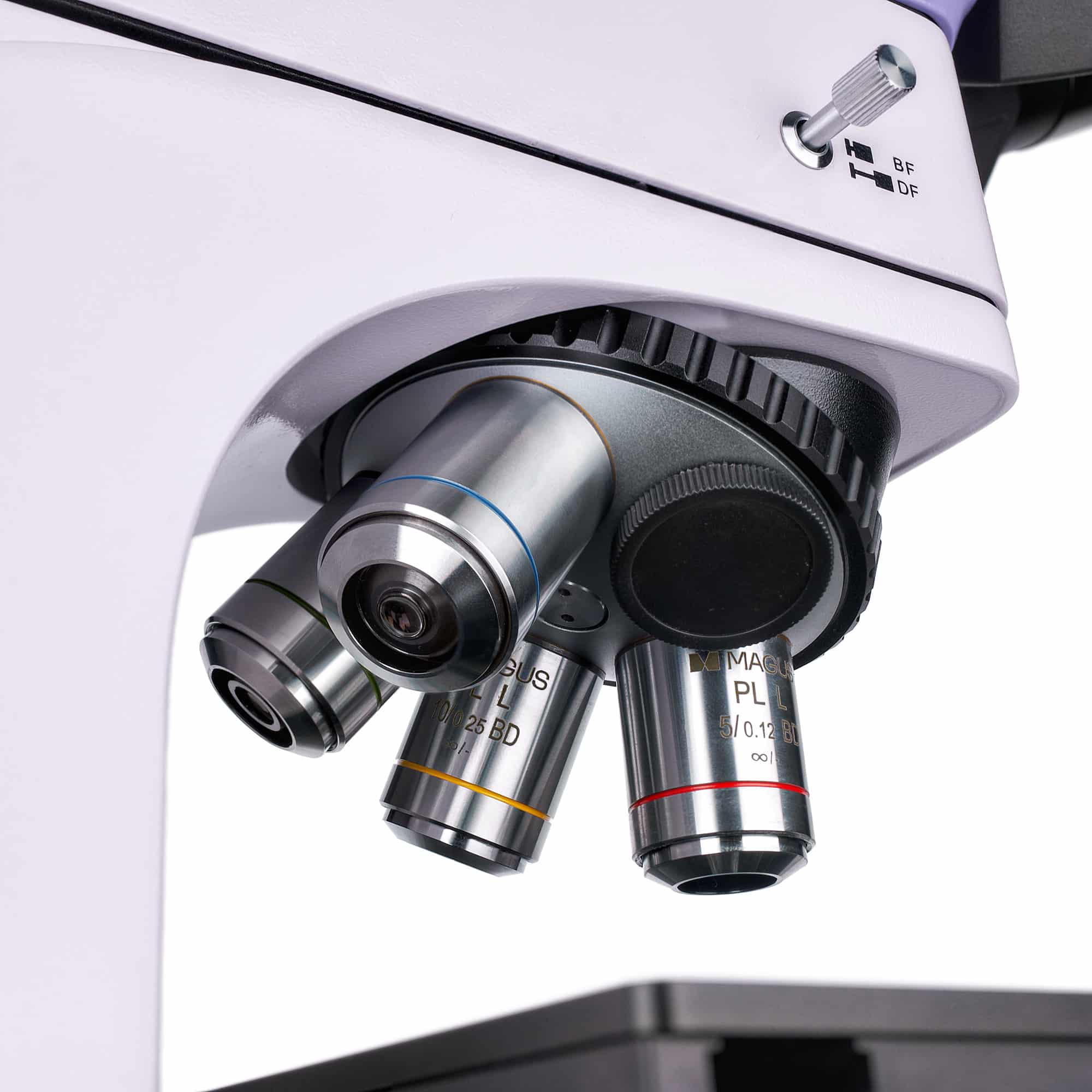

El poder de aumento del microscopio en la configuración básica es de 50 a 400x. Se pueden instalar objetivos y oculares adicionales para aumentar el rango de aumento. El microscopio utiliza objetivos plano acromáticos con una larga distancia de trabajo para utilizar las técnicas de microscopía de campo claro y campo oscuro. El revólver giratorio dispone de cinco posiciones para instalar objetivos el kit incluye cuatro objetivos y opcionalmente se puede instalar otro más. El revólver giratorio con los objetivos instalados está orientado hacia el interior: el usuario puede ver los objetivos que hay insertados en el camino óptico.

Iluminación

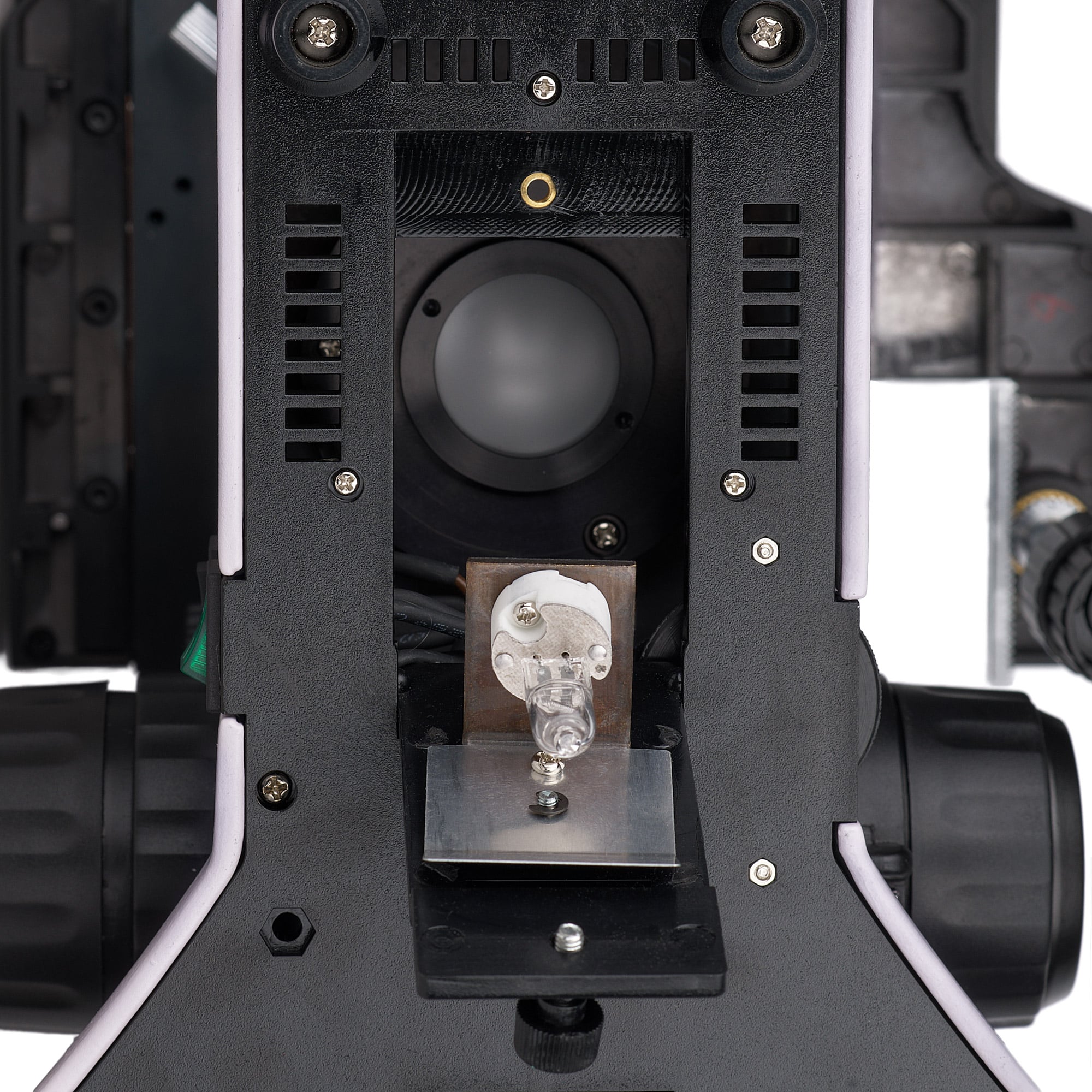

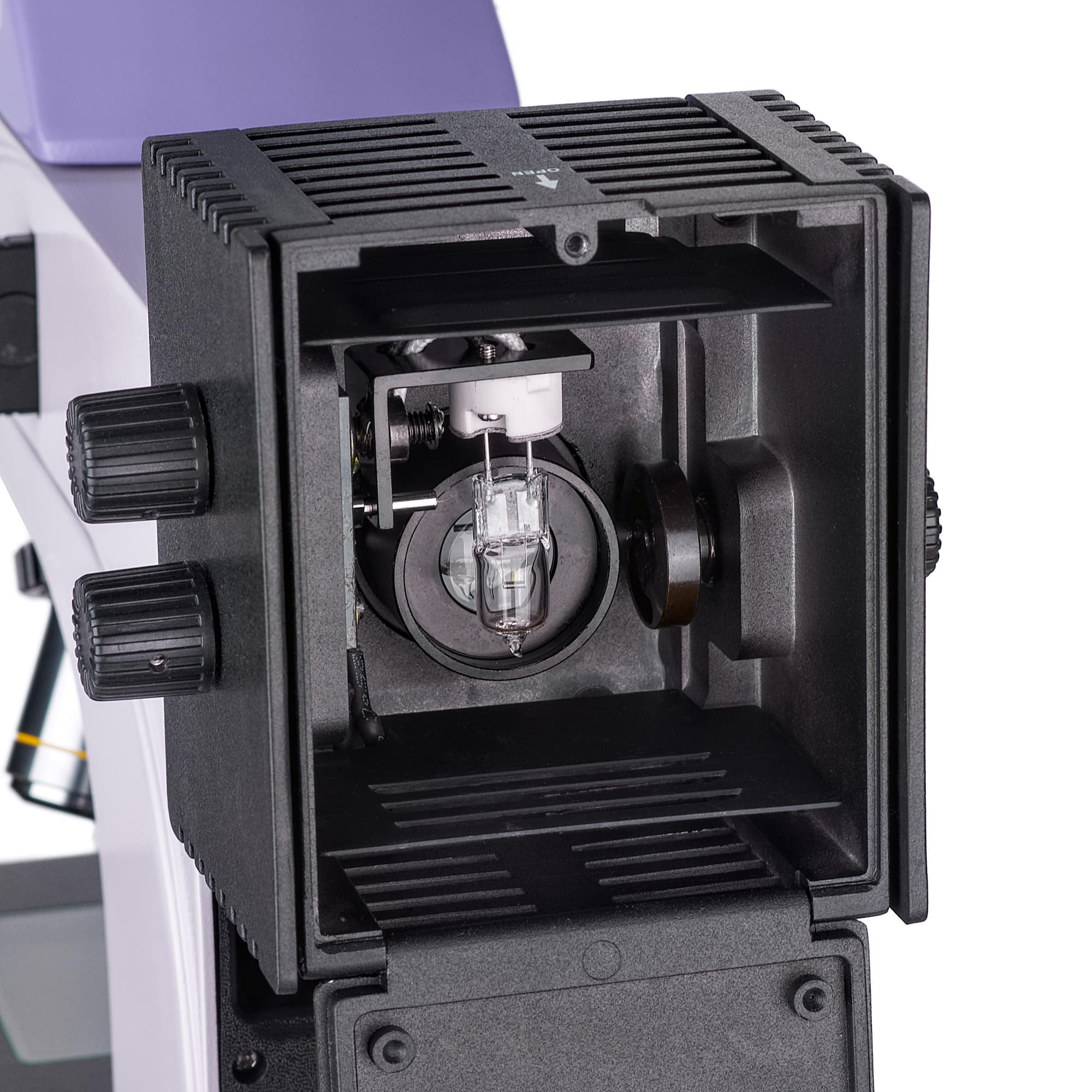

La iluminación utiliza lámparas halógenas cálidas que no causan fatiga ocular incluso cuando se trabaja durante largos períodos de tiempo. El iluminador de luz transmitida tiene una potencia de 30 W y el iluminador de luz reflejada es 50 W, lo que permite trabajar de forma adecuada con la técnica de microscopía de campo oscuro.

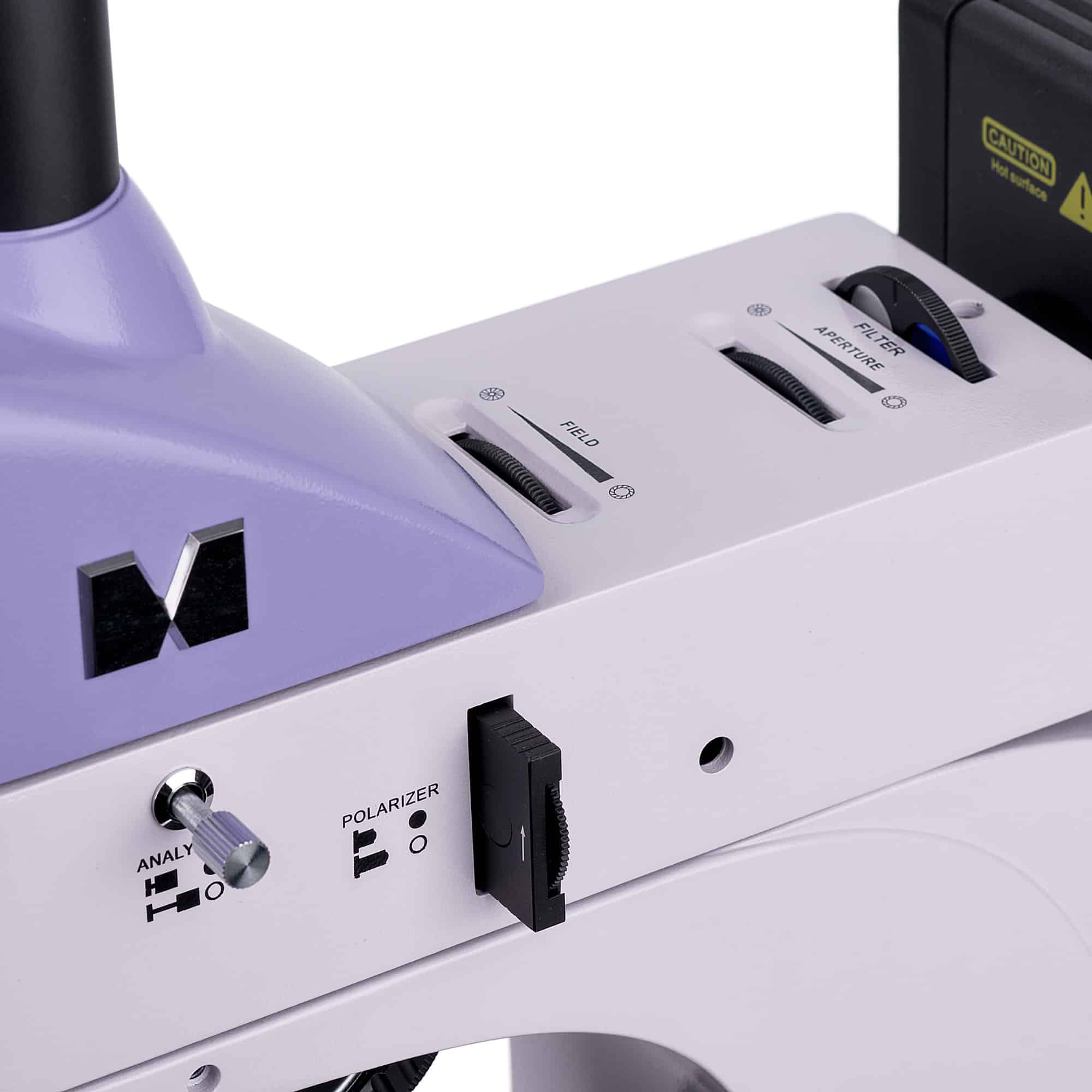

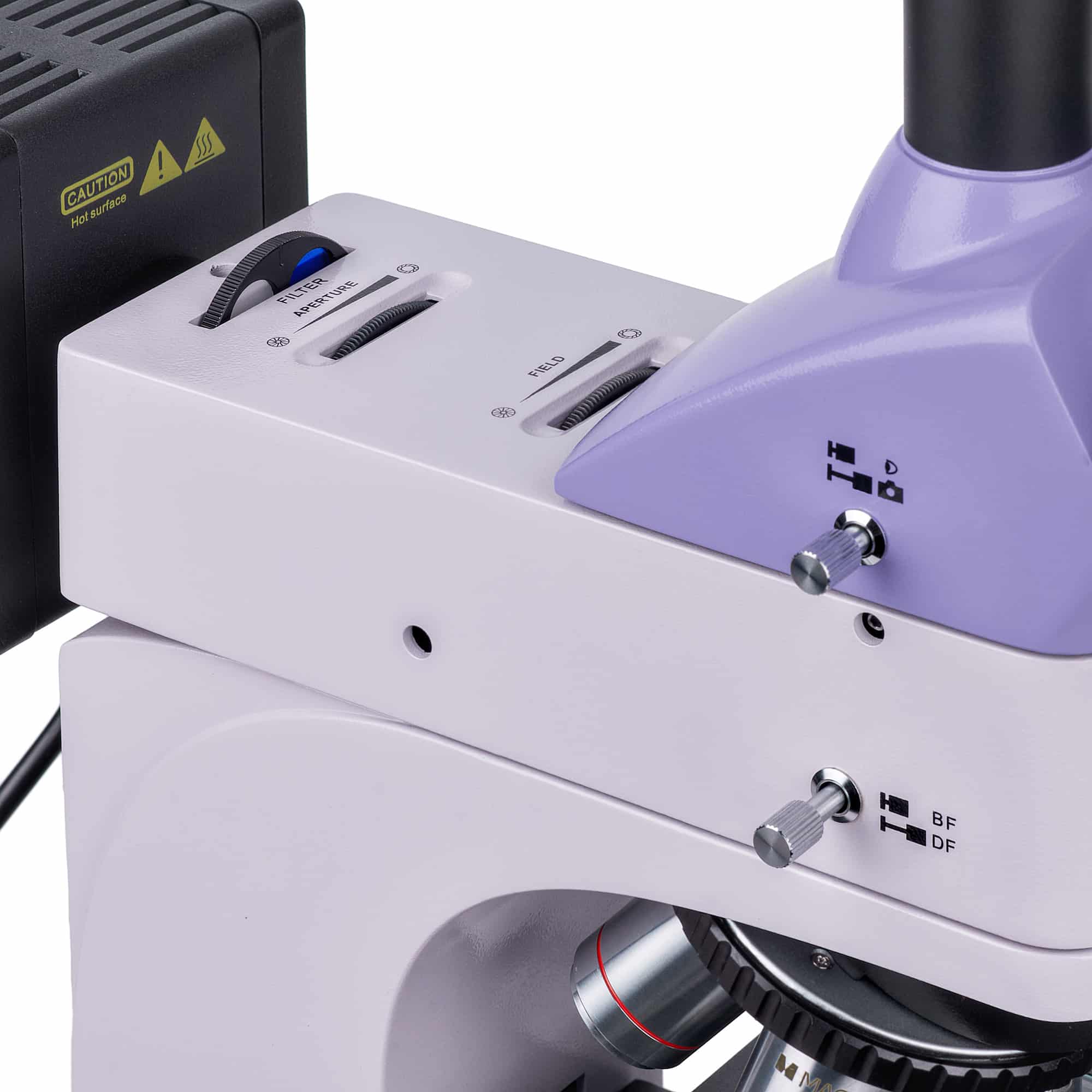

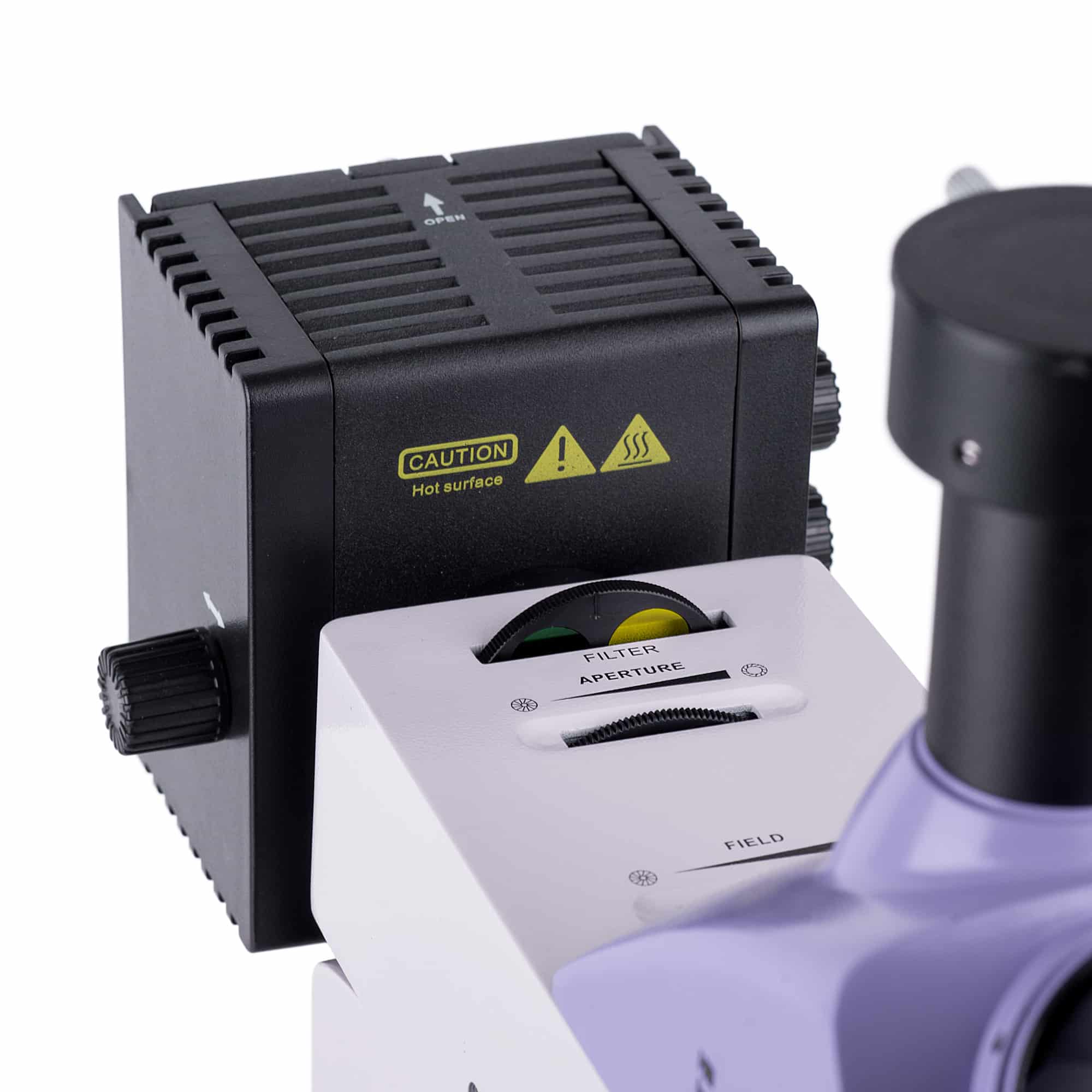

El sistema de iluminación por luz reflejada incluye: un dispositivo de campo oscuro, un dispositivo de polarización, diafragmas de apertura y de campo ajustables en el centro para el método de iluminación Köhler y filtros de color. La fuente de luz también se puede centrar.

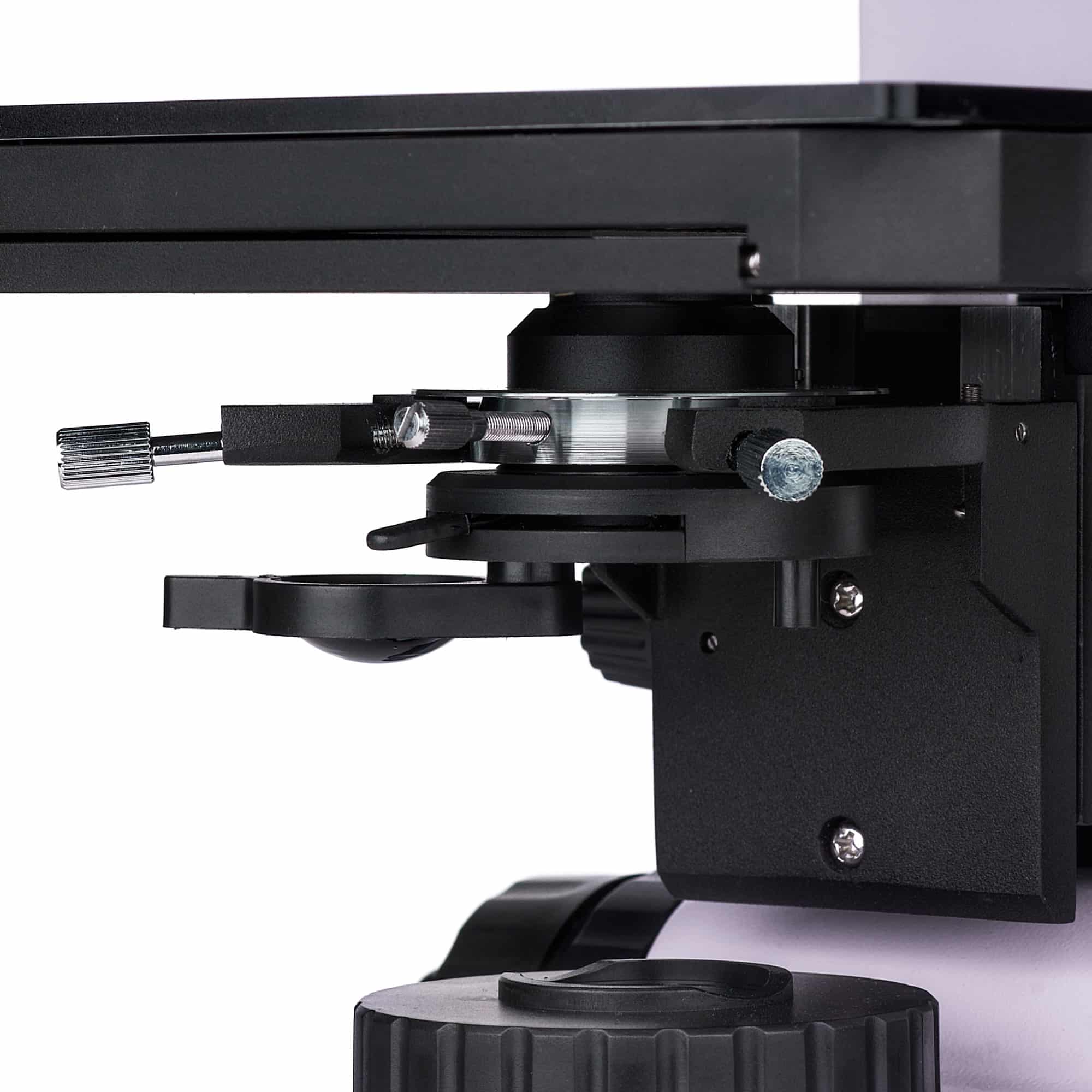

El sistema de iluminación por luz transmitida incluye: un condensador con lente abatible para objetivos de bajo aumento y un diafragma de apertura y de campo para el método de iluminación Köhler.

Platina y mecanismo de enfoque

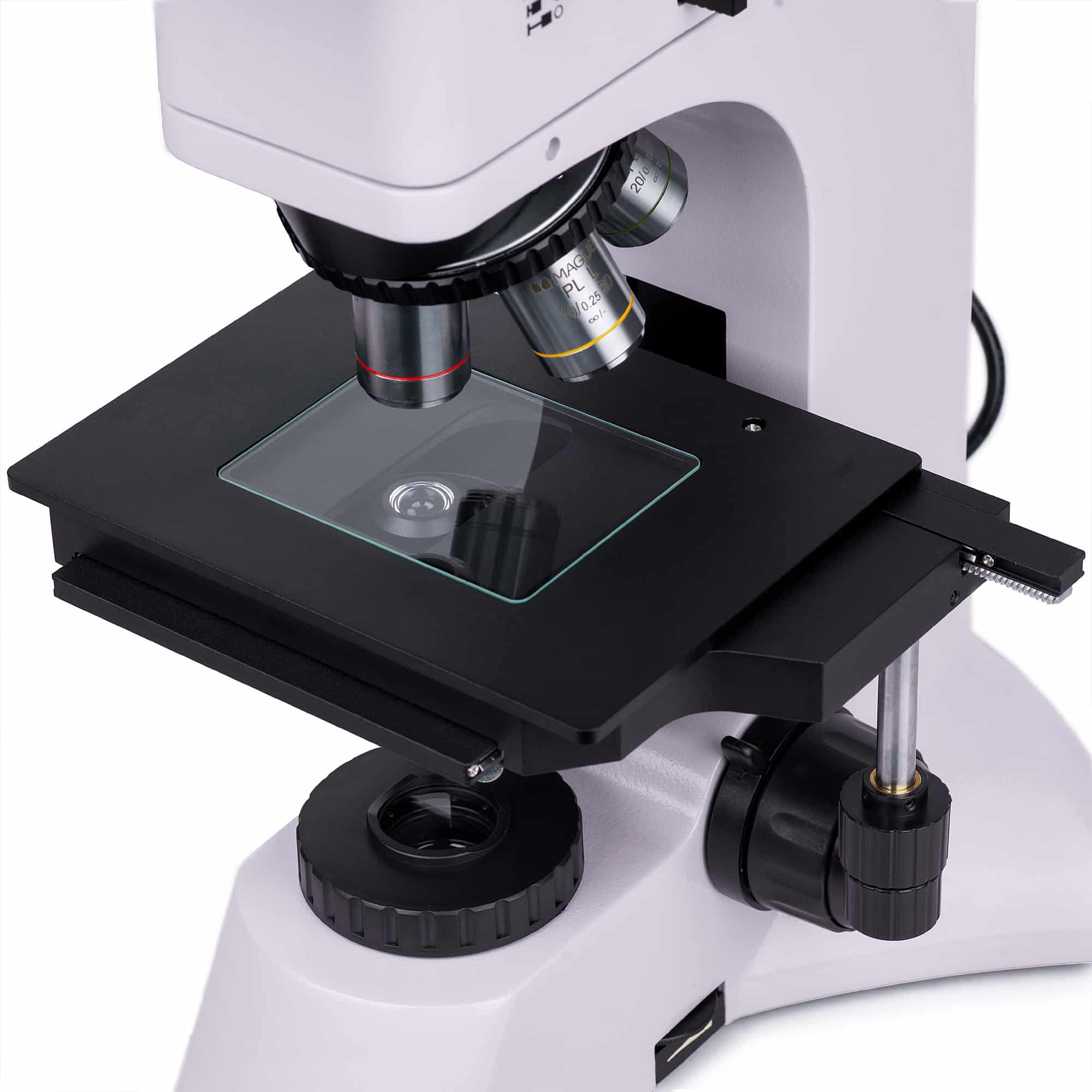

La muestra observada se puede desplazar moviendo la platina a lo largo de dos ejes. La altura de la muestra no debe exceder los 20 mm. Para trabajar con muestras traslúcidas, la platina dispone de una placa de vidrio transparente.

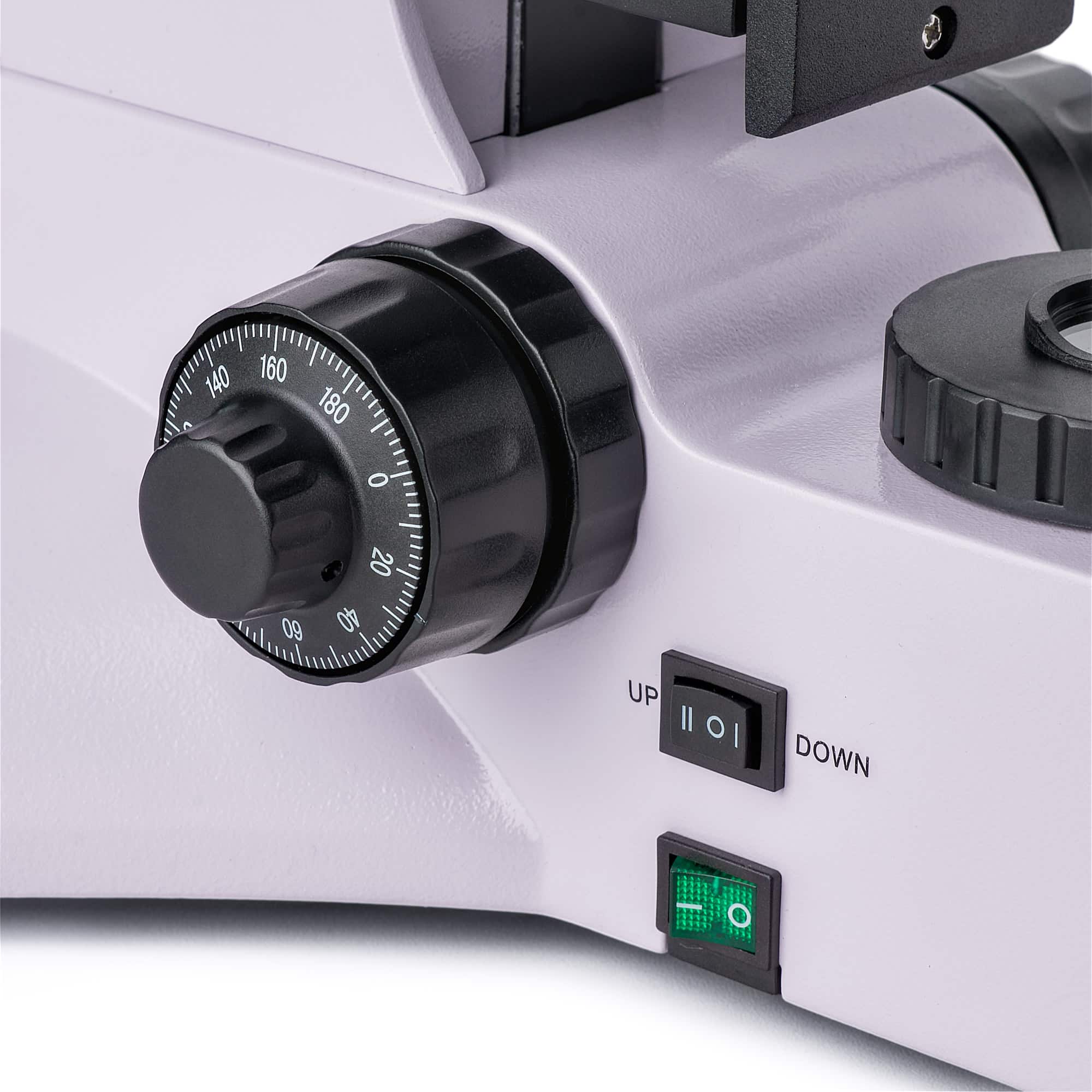

Los mandos de enfoque están dispuestos coaxialmente a ambos lados de la base del microscopio. Esto permite reposar las manos sobre la mesa mientras se trabaja, en lugar de mantenerlas en el aire. El mecanismo de enfoque aproximado tiene un mando de bloqueo en el lado derecho y un mando de ajuste de la tensión en el lado izquierdo.

Accesorios

La gama de accesorios compatibles con el microscopio MAGUS Metal 600 BD incluye objetivos con larga distancia de trabajo para utilizar con oculares de campo claro y campo oscuro, portaobjetos de calibración y cámaras digitales.

Características principales:

• Observaciones con luz reflejada de objetos planos opacos y pulidos, de hasta 20 mm de grosor, mediante las técnicas de microscopía de campo claro, campo oscuro y polarización
• Observaciones con luz transmitida de muestras translúcidas
• Tubo trinocular para instalar una cámara digital, y divisor del haz de luz con dos posiciones (100:0 y 0:100)
• Objetivos plano acromáticos con una larga distancia de trabajo las iniciales BD denotan que los objetivos son aptos para las técnicas de campo claro y campo oscuro
• Iluminador de luz transmitida: bombilla halógena de 30 W iluminador de luz reflejada: bombilla halógena de 50 W que garantiza un trabajo cómodo cuando se utiliza la microscopía de campo oscuro
• Método de Iluminación Köhler (luz reflejada) con posibilidad de centrar la fuente de luz y los diafragmas de campo y de apertura filtros de color
• Método de iluminación Köhler (luz transmitida) con condensador Abbe ajustable en el centro y en altura, lente de condensador abatible para objetivos de bajo aumento
• Amplia gama de oculares y objetivos totalmente compatibles

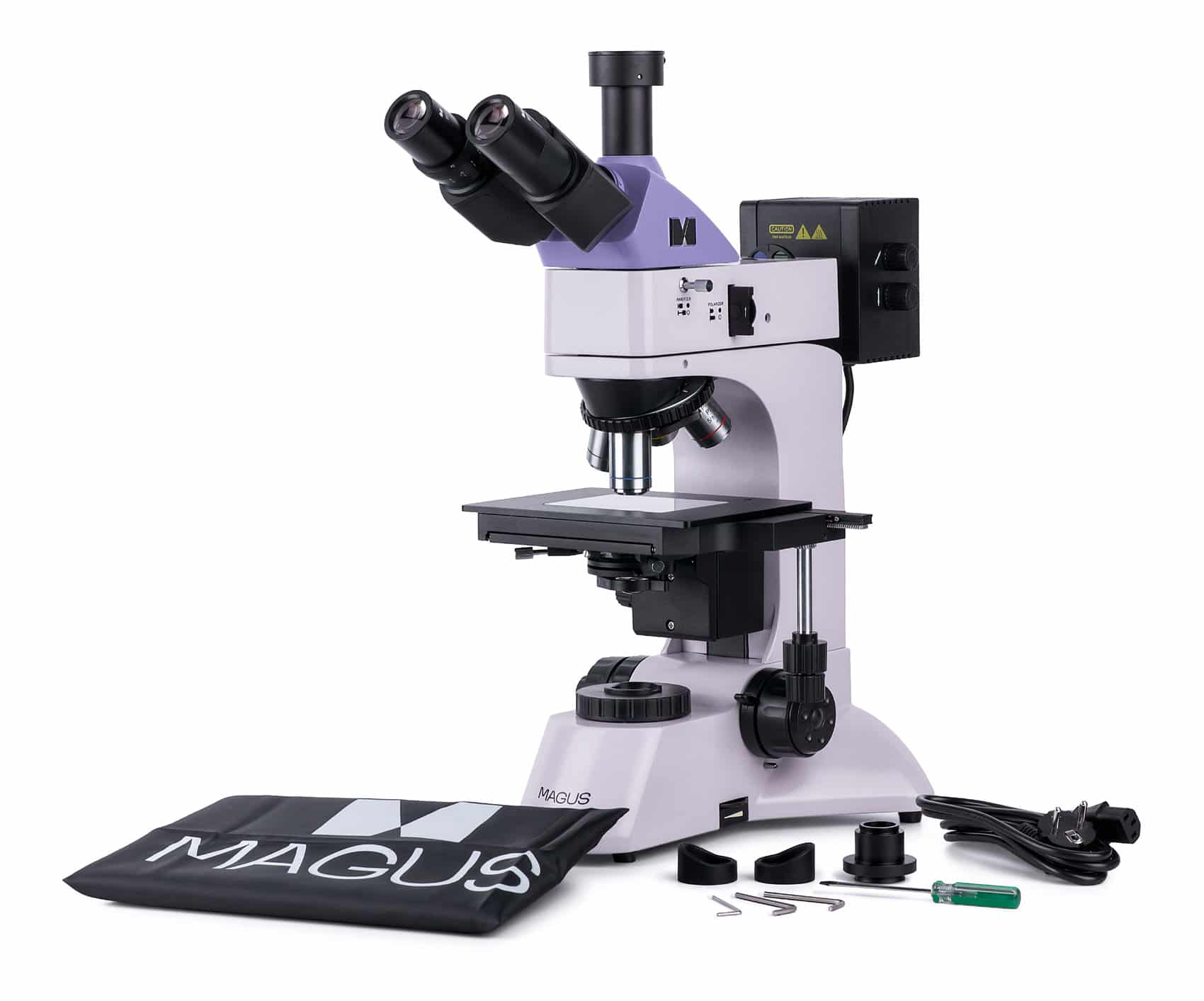

El kit incluye:

• Base con conexión eléctrica, fuente de luz transmitida y condensador, mecanismo de enfoque, platina y revólver giratorio
• Iluminador de luz reflejada con cabina para la lámpara
• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: PL L5x/0,12 BD WD 9,7 mm
• Objetivo plano acromático corregido al infinito: PL L10x/0,25 BD WD 9,3 mm
• Objetivo plano acromático corregido al infinito: PL L20x/0,40 BD WD 7,2 mm
• Objetivo plano acromático corregido al infinito: PL L40x/0,60 BD WD 3,0 mm
• Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Placa de platina transparente
• Adaptador de montura C con poder de aumento 1x
• Llave hexagonal
• Cable de alimentación CA
• Cable de alimentación del iluminador de luz reflejada
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Objetivo plano acromático corregido al infinito: PL L50х/0,70 BD WD 2,5 mm
• Objetivo plano acromático corregido al infinito: PL L60x / 0,70 BD WD: 1,9 mm
• Objetivo plano acromático corregido al infinito: PL L80x/0,80 BD WD: 0,8 mm
• Objetivo plano acromático corregido al infinito: PL L100х/0,85 (uso en seco) BD WD: 0,4 mm
• Cámara digital
• Portaobjetos de calibración
