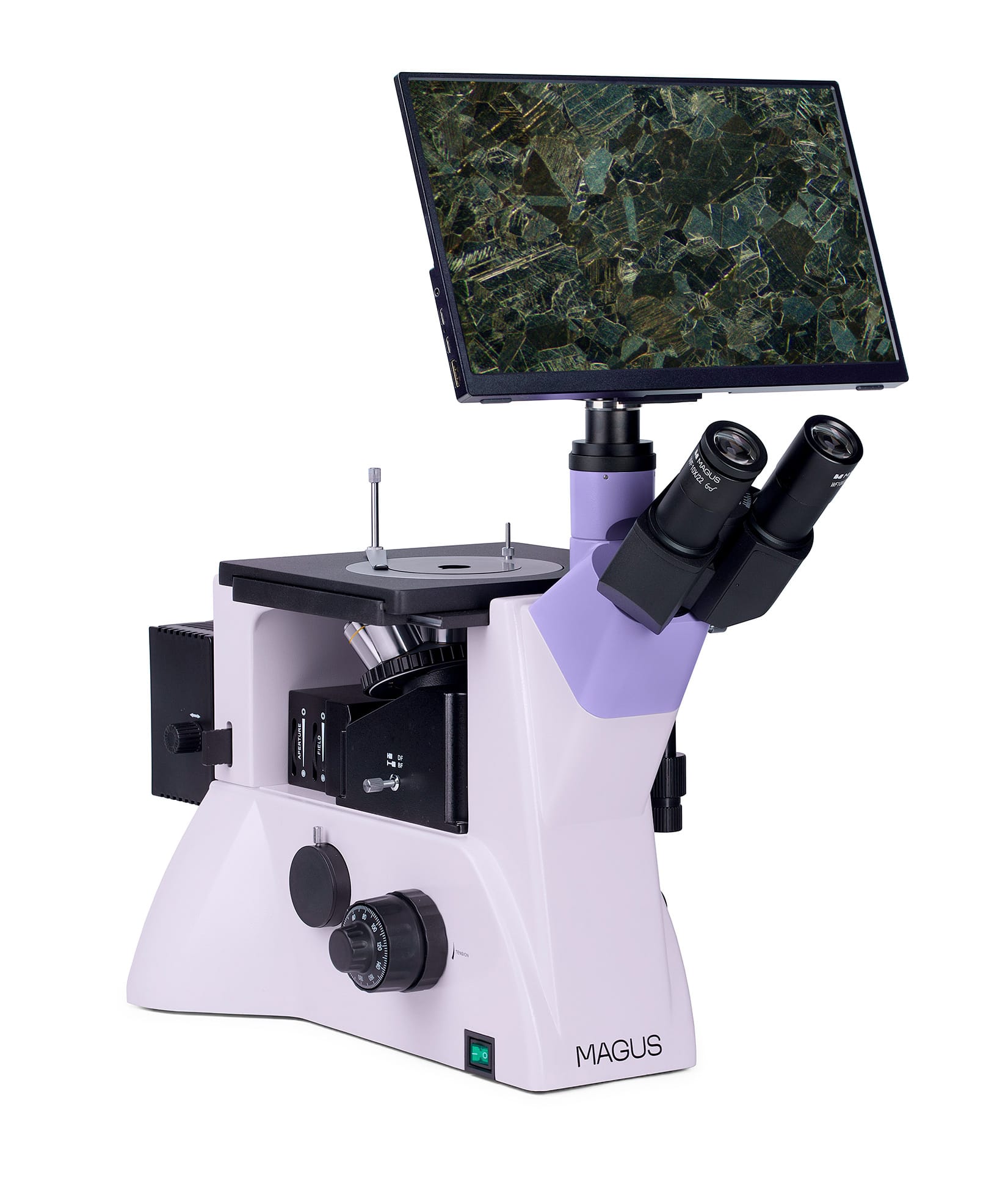

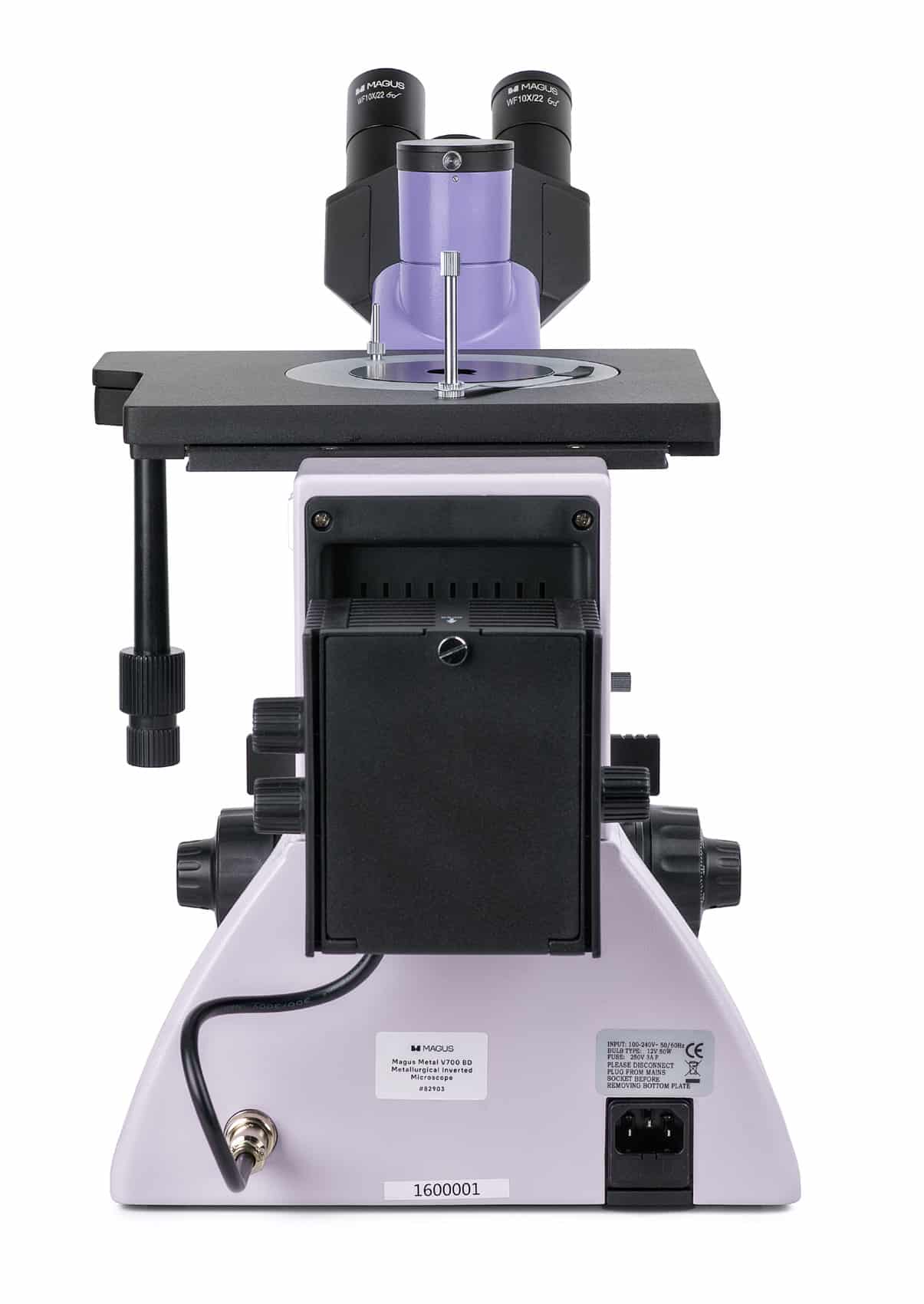

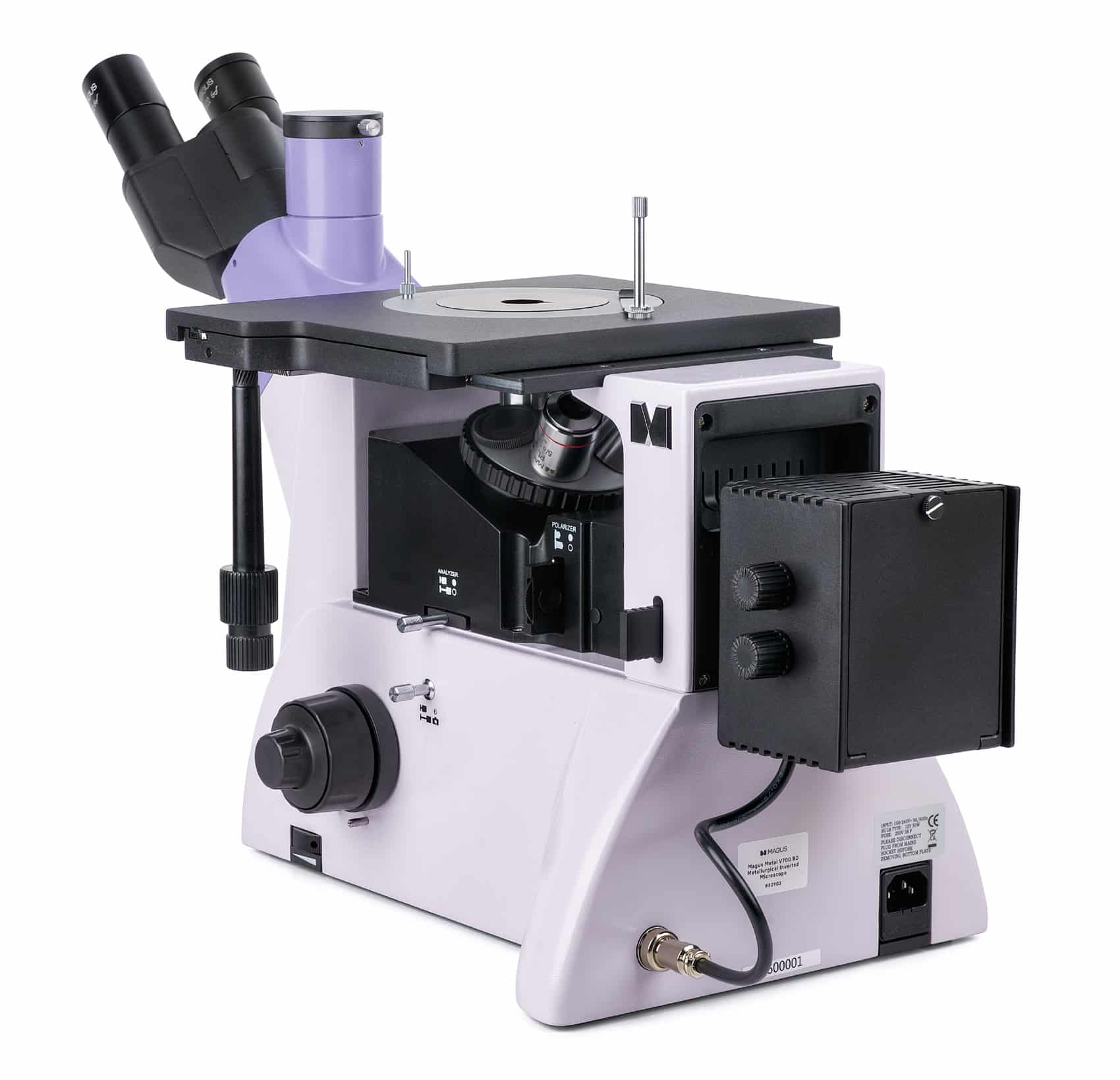

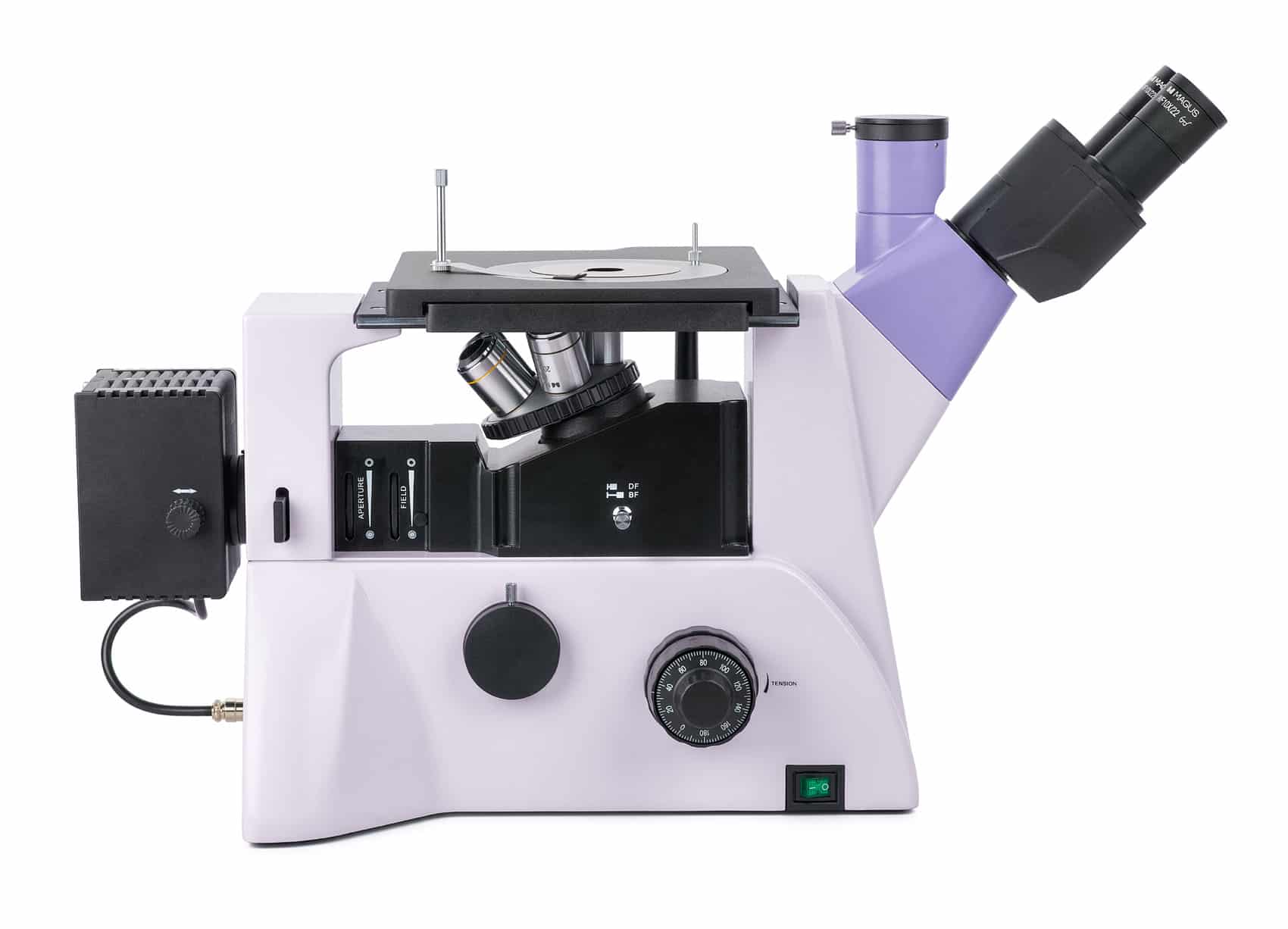

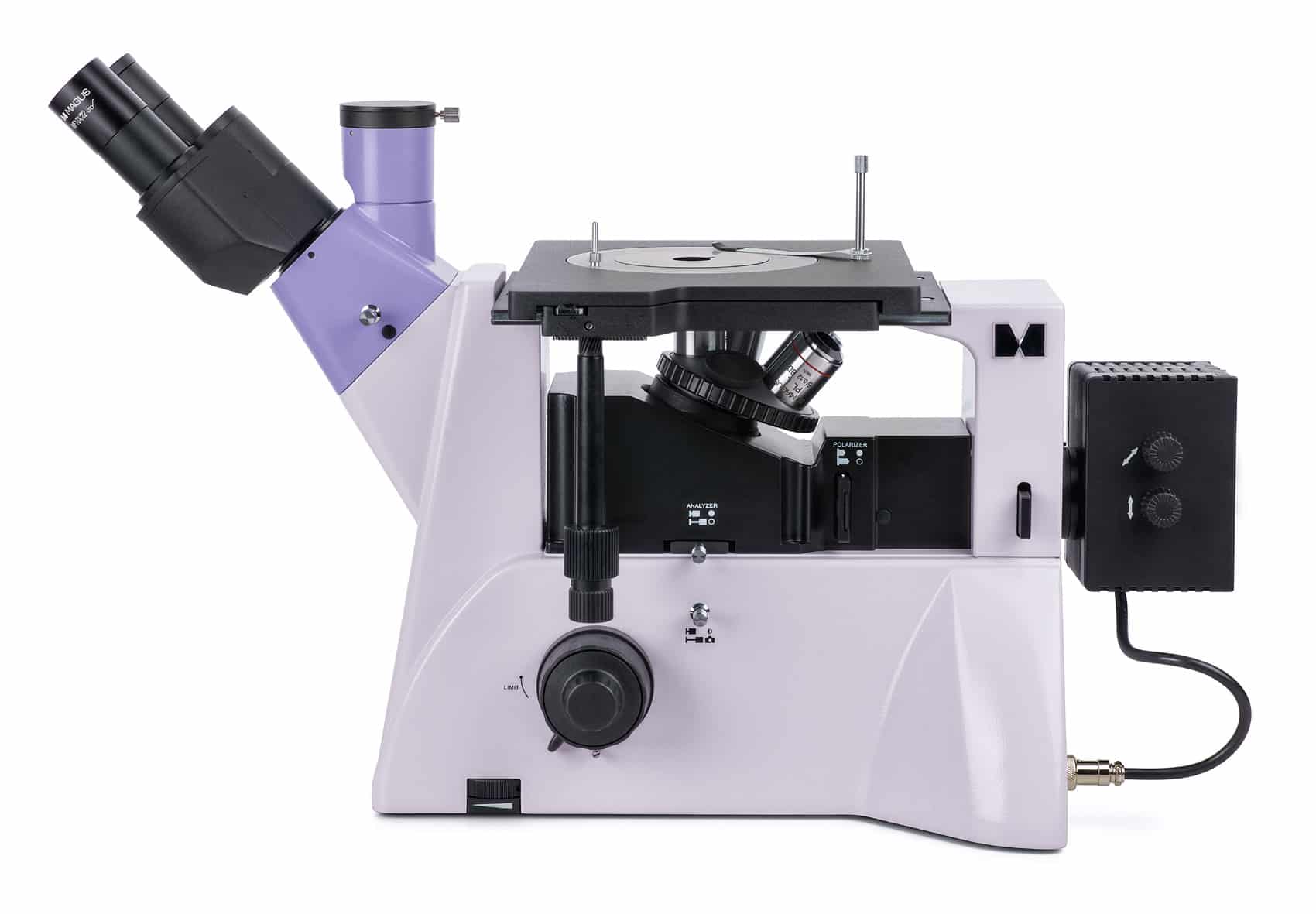

Microscopio metalúrgico invertido digital MAGUS Metal VD700 BD LCD

El modelo MAGUS Metal VD700 BD LCD es un microscopio metalúrgico invertido digital: el revólver giratorio se encuentra debajo de la muestra y utiliza luz reflejada para las observaciones. Técnicas de microscopía disponibles: campo claro, campo oscuro y luz polarizada. El microscopio se utiliza para estudiar metales, aleaciones, semiconductores y otras muestras opacas de gran tamaño, de hasta 2 kg. Se utiliza ampliamente en instalaciones industriales, fábricas y laboratorios de control de calidad, así como en universidades y centros de investigación.

Cámara digital

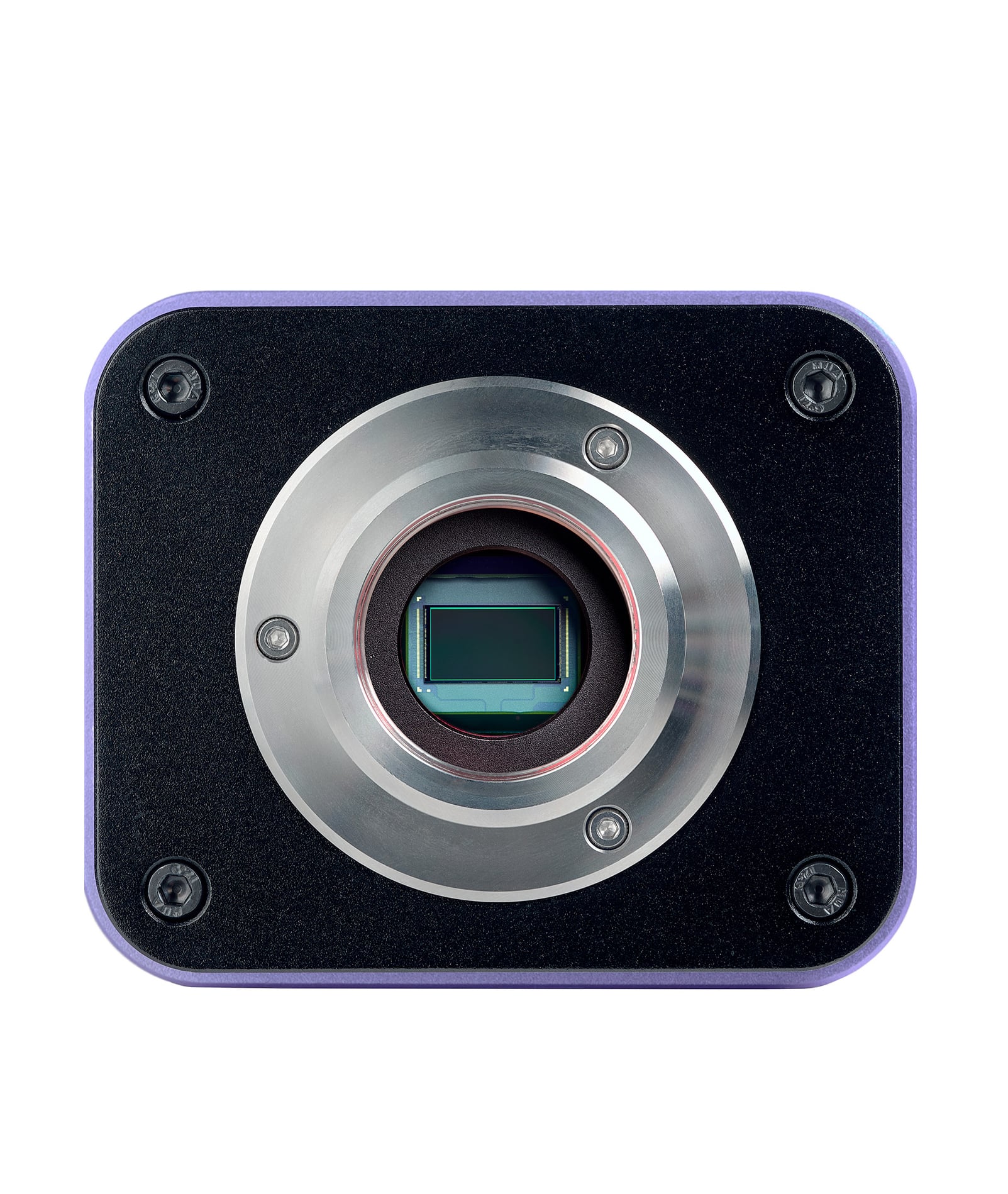

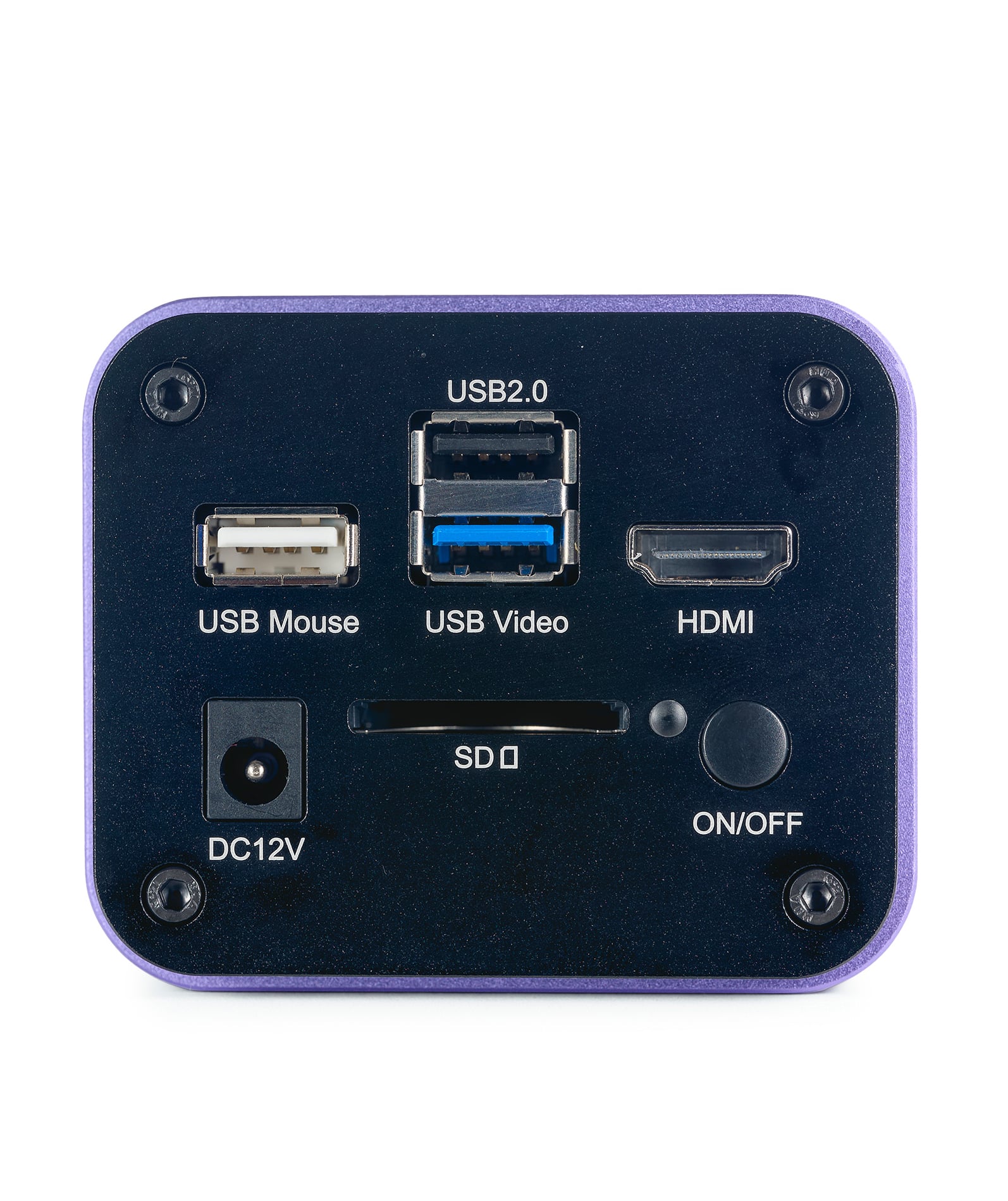

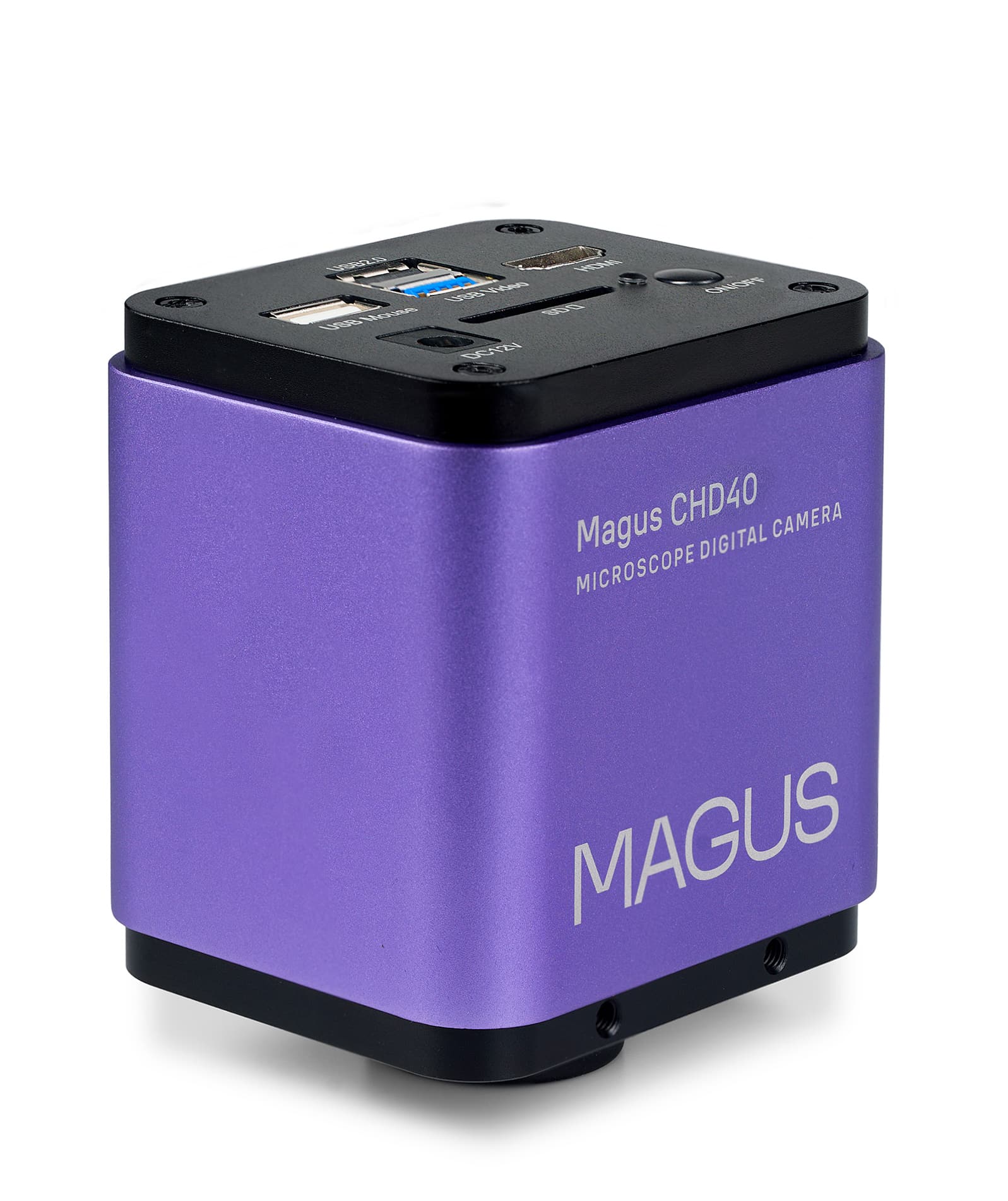

La cámara digital MAGUS CHD40 es una cámara HDMI con tres interfaces de vídeo y conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor. La cámara está equipada con un sensor de 8 MP y produce imágenes realistas con una resolución 4K (3840×2160 px) cuando se conecta a través de HDMI o USB 3.0. Cuando se conecta a través de Wi-Fi, la calidad de imagen es Full HD (1920×1080 px). La cámara utiliza una interfaz HDMI para conectarse directamente a un televisor, monitor o proyector. En este modo de operación, la cámara funciona de forma autónoma, sin necesidad de estar conectada a un ordenador. La interfaz HDMI proporciona una velocidad de transferencia alta y estable desde la cámara a la pantalla externa. Puede conectar la cámara a un PC mediante Wi-Fi o USB 3.0. El vídeo se graba a 30 fps. La cámara combina una alta frecuencia de fotogramas (fps) y una interfaz HDMI de ancho de banda amplio. Por ello, los vídeos son vívidos, sin detenciones de la imagen ni saltos entre fotogramas. A la resolución máxima, la imagen es detallada, los objetos en movimiento son visibles sin distorsiones y el movimiento se muestra sin retardos.

Monitor

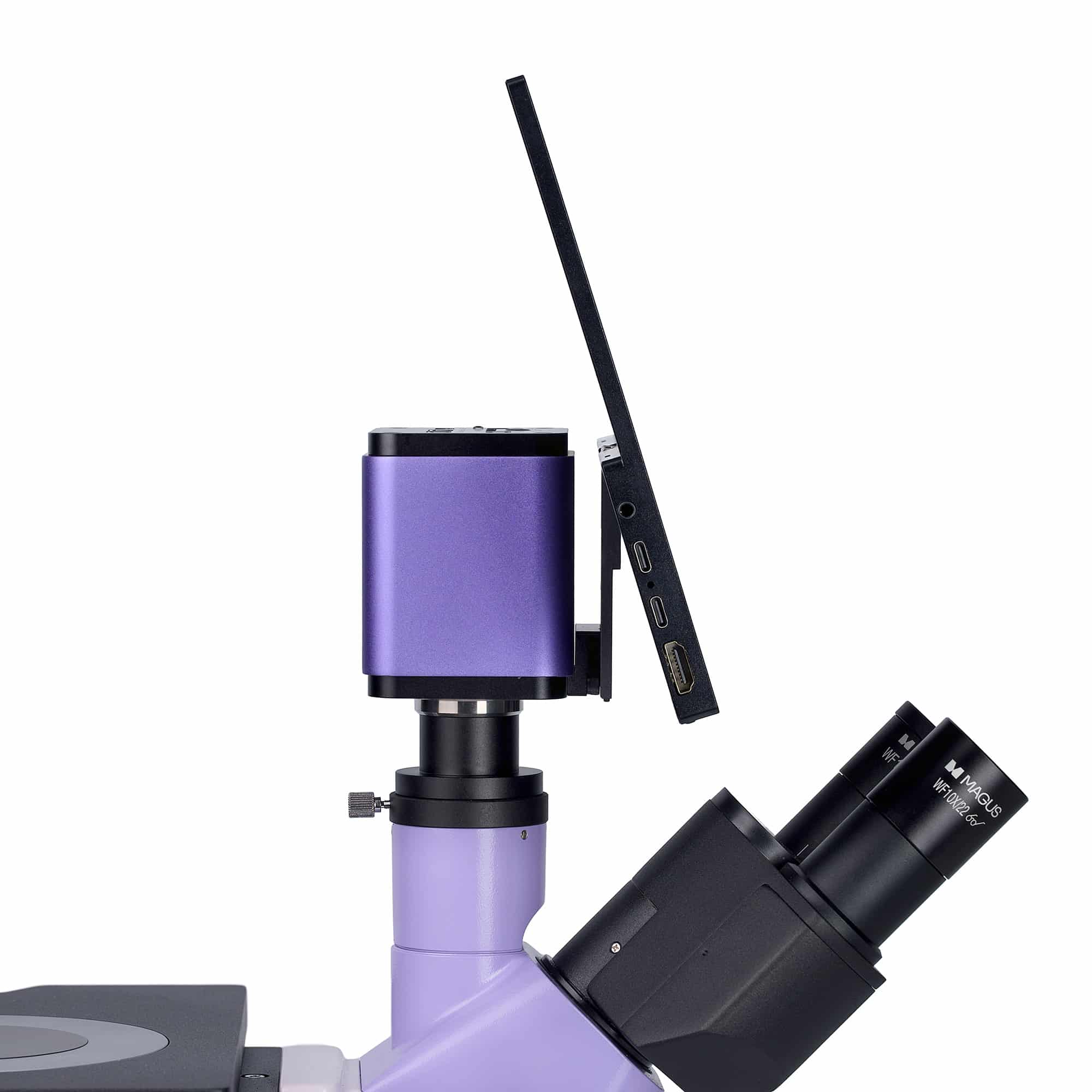

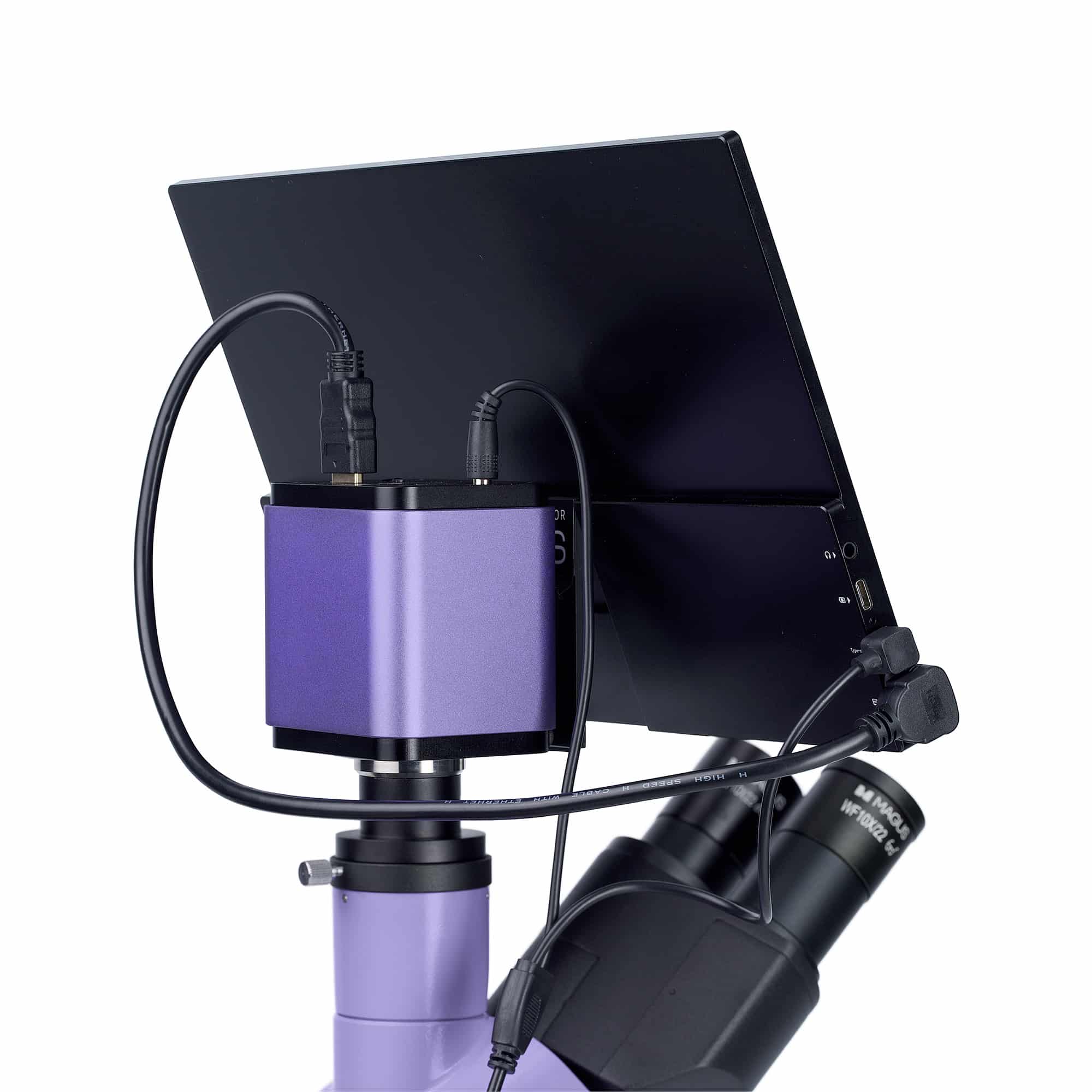

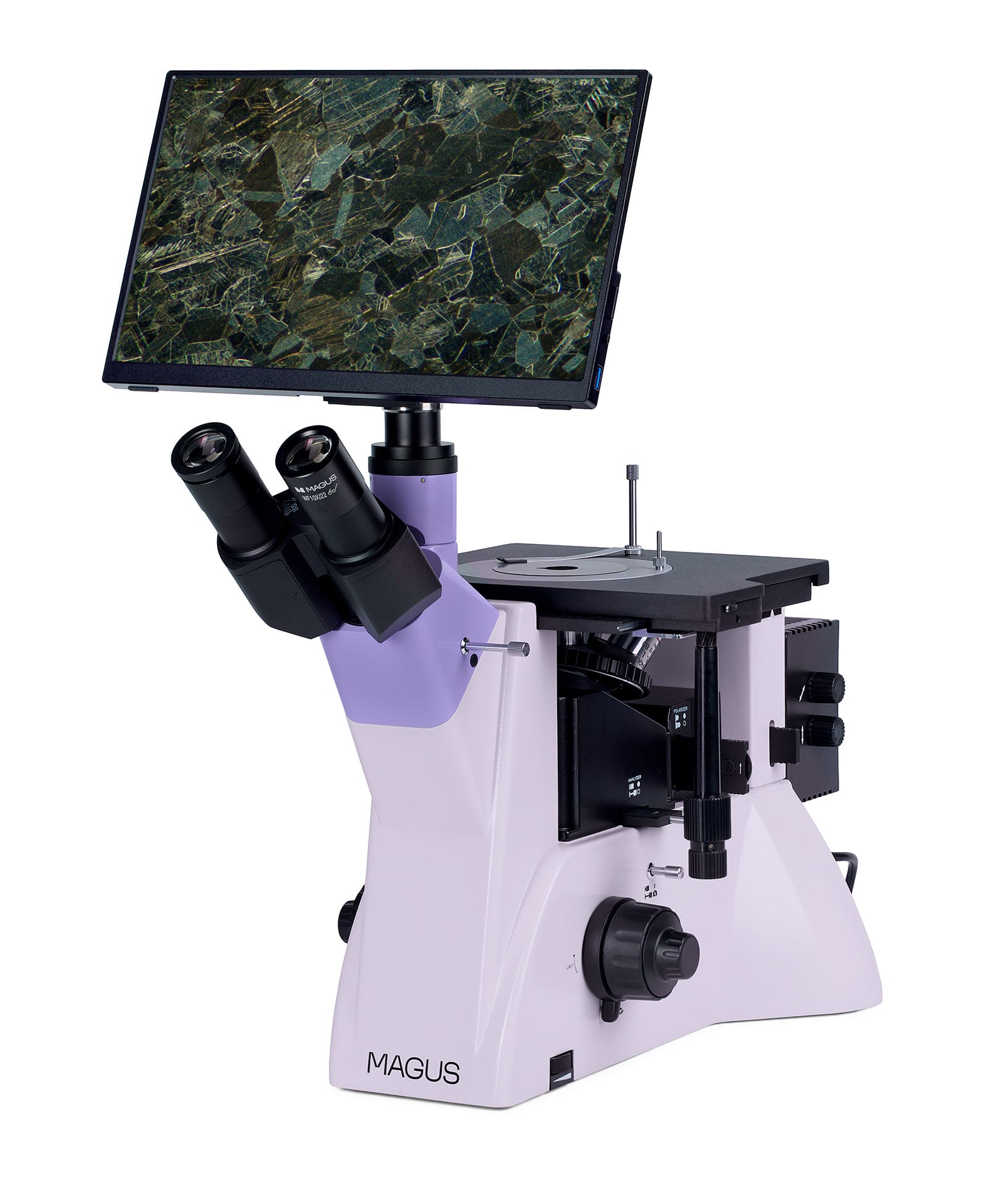

El monitor MAGUS MCD40 está diseñado para ser utilizado como dispositivo de visualización con un microscopio MAGUS. Se conecta a una cámara que está instalada en el microscopio para mostrar imágenes en tiempo real. Admite cámaras MAGUS con resolución 4K e interfaz HDMI. La diagonal de la pantalla es de 13,3 pulgadas. La matriz IPS proporciona imágenes brillantes con ángulos de visualización amplios. Si mira la pantalla en ángulo, la reproducción del color no se distorsiona. El monitor se puede colocar en un soporte plegable sobre una mesa o estante o instalar directamente en la cámara o microscopio.

Óptica

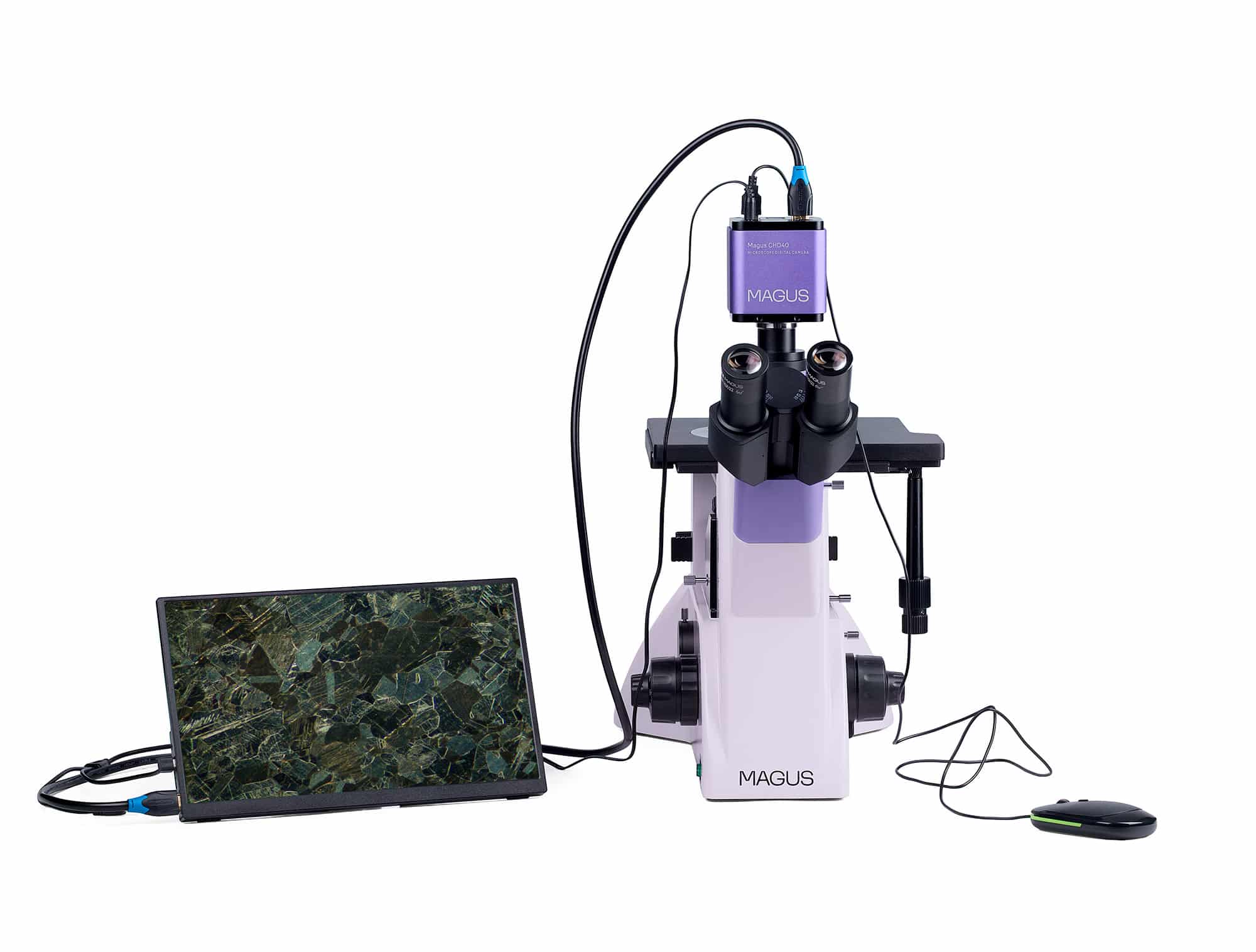

Puede instalar el cabezal del microscopio de la forma habitual o girarlo 180°, de acuerdo con el diseño del aparato. Existe la opción de instalar una cámara digital y un monitor: El cabezal del microscopio tiene un tubo trinocular y en el cuerpo se encuentra un conector lateral para cámara. Existe división del haz de luz para el cabezal y el cuerpo: relación de intensidades luminosas de 50:50 y 100:0 en el cabezal del microscopio, y de 100:0 y 0:100 en el cuerpo.

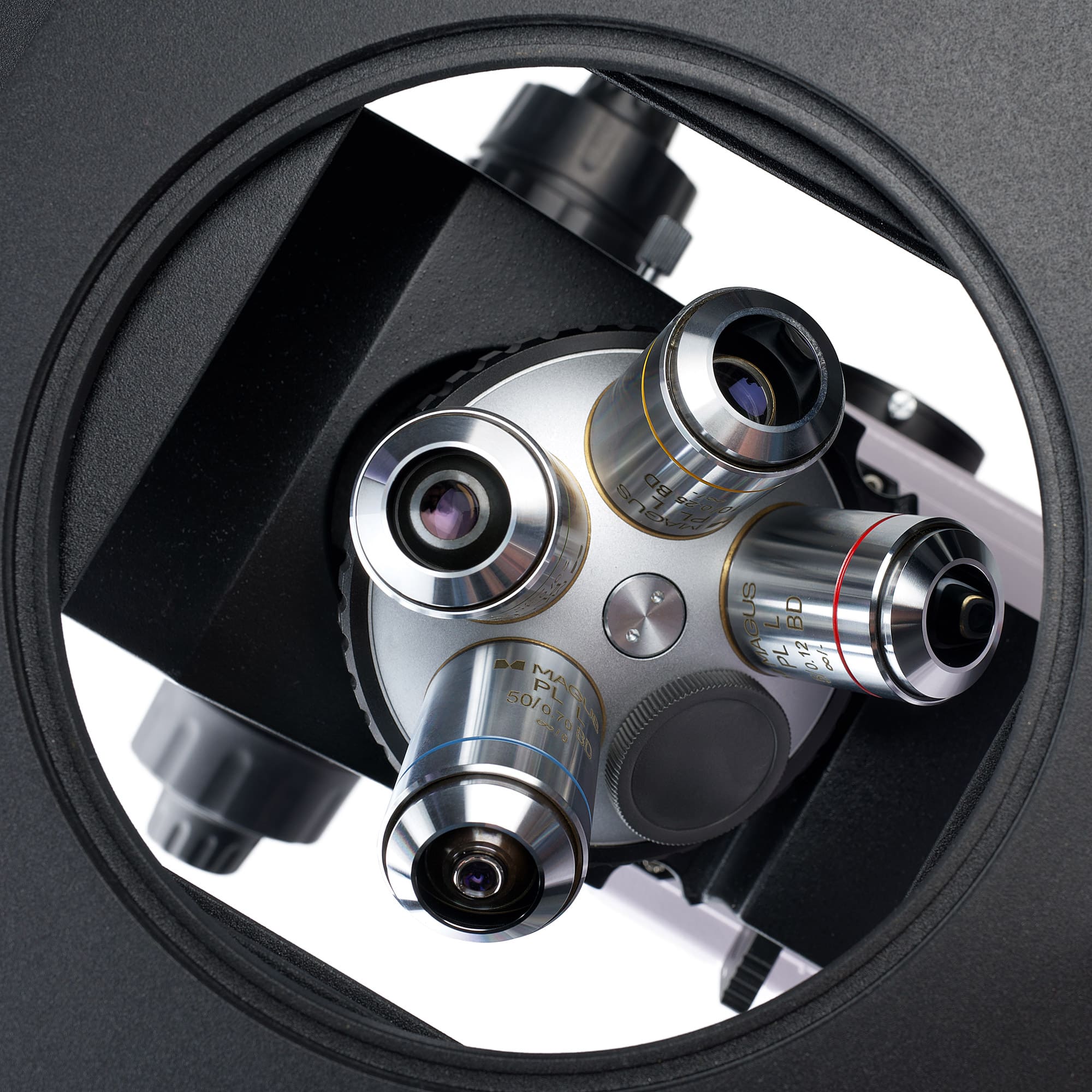

Debajo de la muestra examinada se encuentra un revólver giratorio para 5 objetivos. El revólver tiene 4 posiciones para instalar los objetivos incluidos en el kit y una posición adicional para instalar otro objetivo. Todos los objetivos de este microscopio llevan la indicación ‘BD’, es decir, están especialmente diseñados para la microscopía de campo claro y campo oscuro y tienen una larga distancia de trabajo.

Iluminación

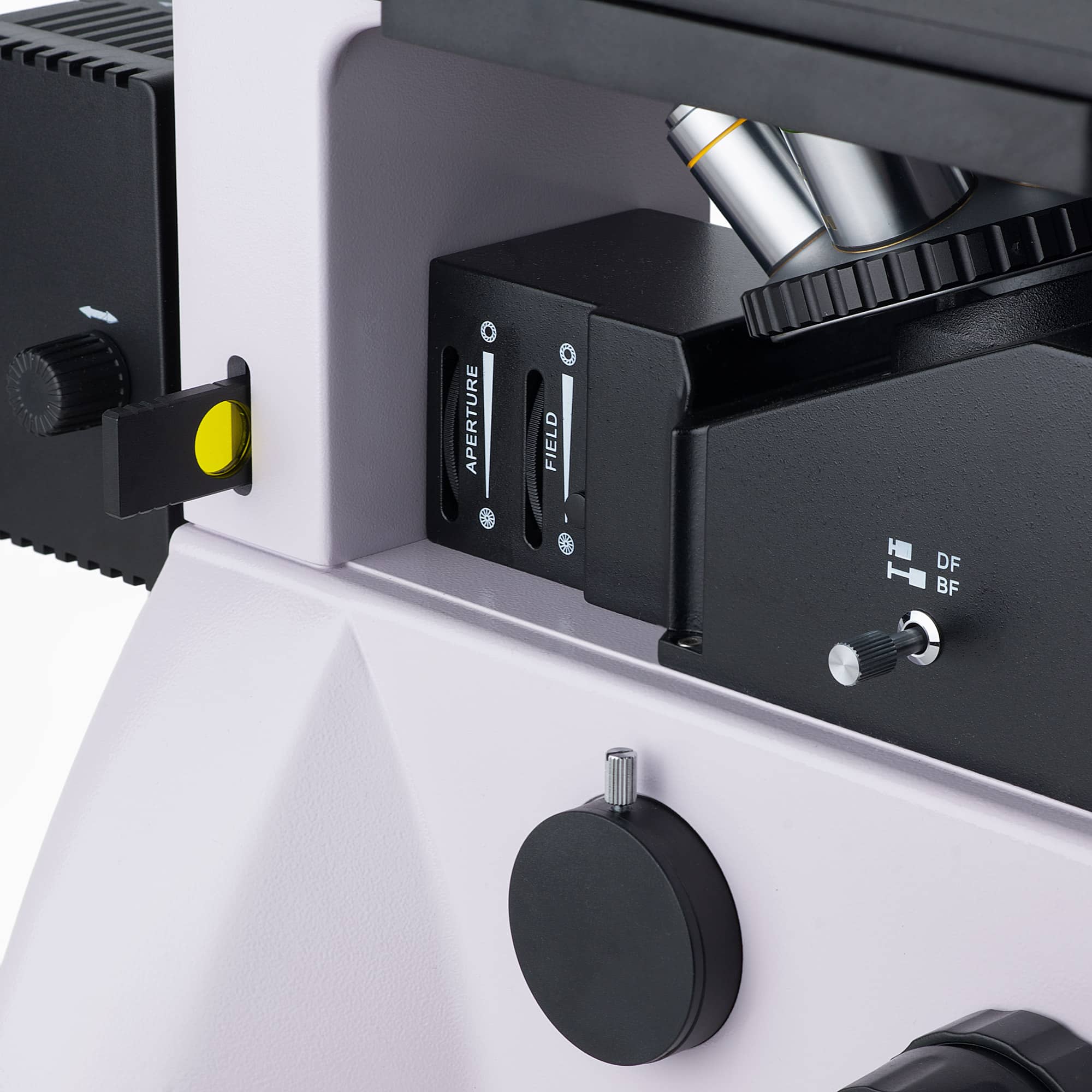

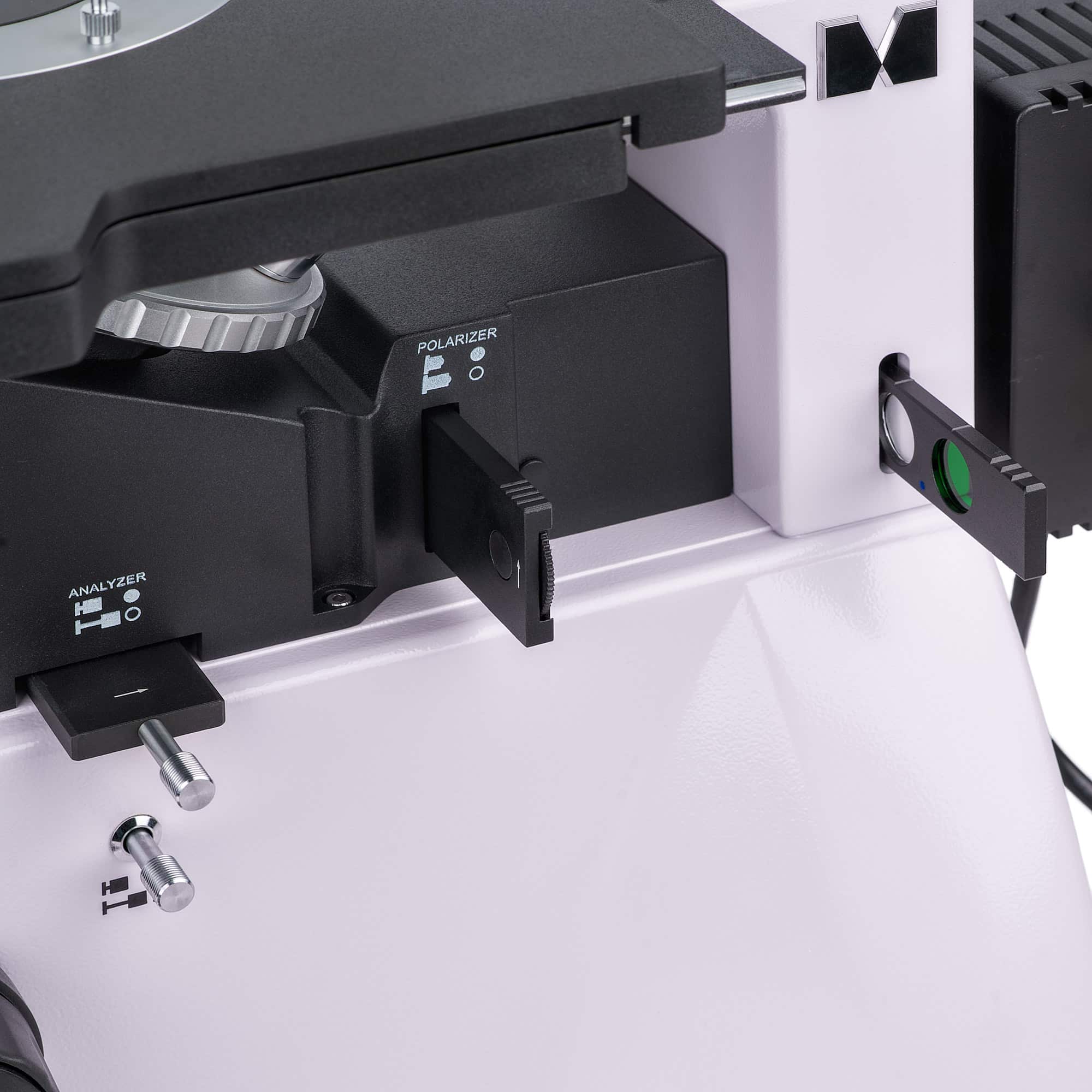

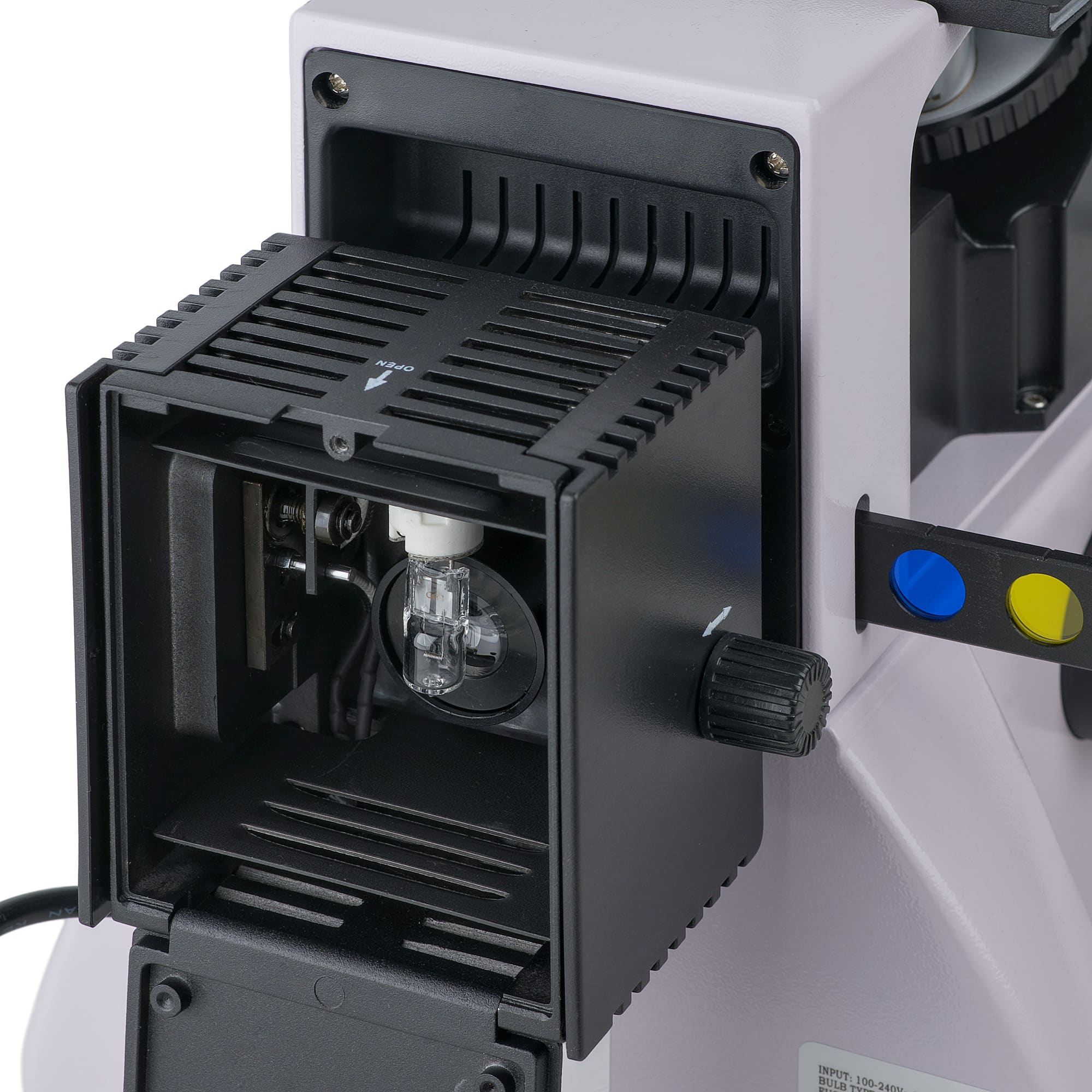

Fuente de luz: Bombilla halógena de 50 W. La iluminación cálida reduce la fatiga visual y es ideal para largas horas de trabajo con el microscopio. La potente iluminación permite obtener imágenes nítidas y detalladas utilizando cualquier técnica de microscopía y cualquier objetivo. La fuente de luz se puede centrar a lo largo de tres ejes y la iluminación Köhler se puede ajustar mediante diafragmas de apertura y de campo. El sistema de iluminación por luz reflejada también incluye un dispositivo de polarización y un dispositivo de campo oscuro.

Platina y mecanismo de enfoque

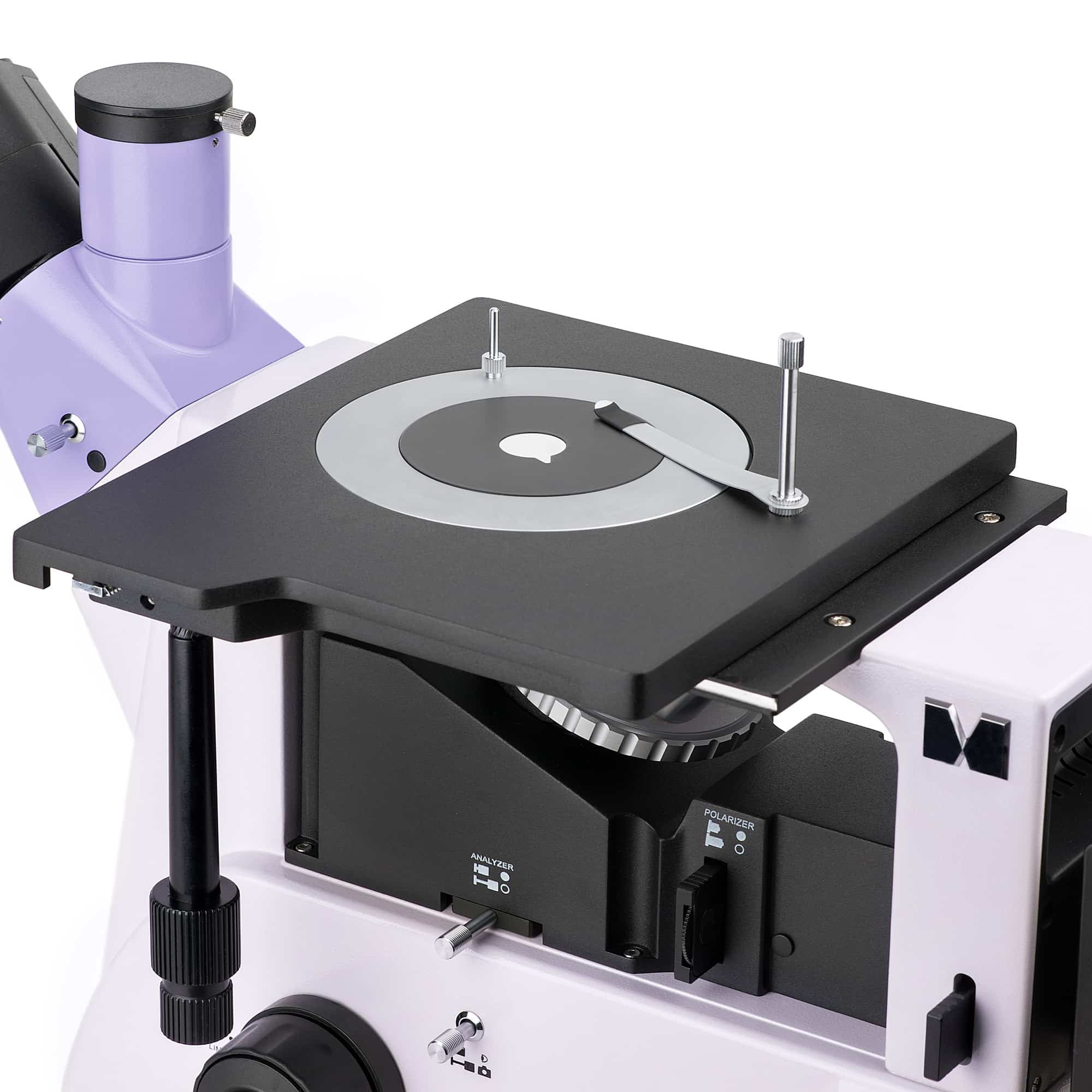

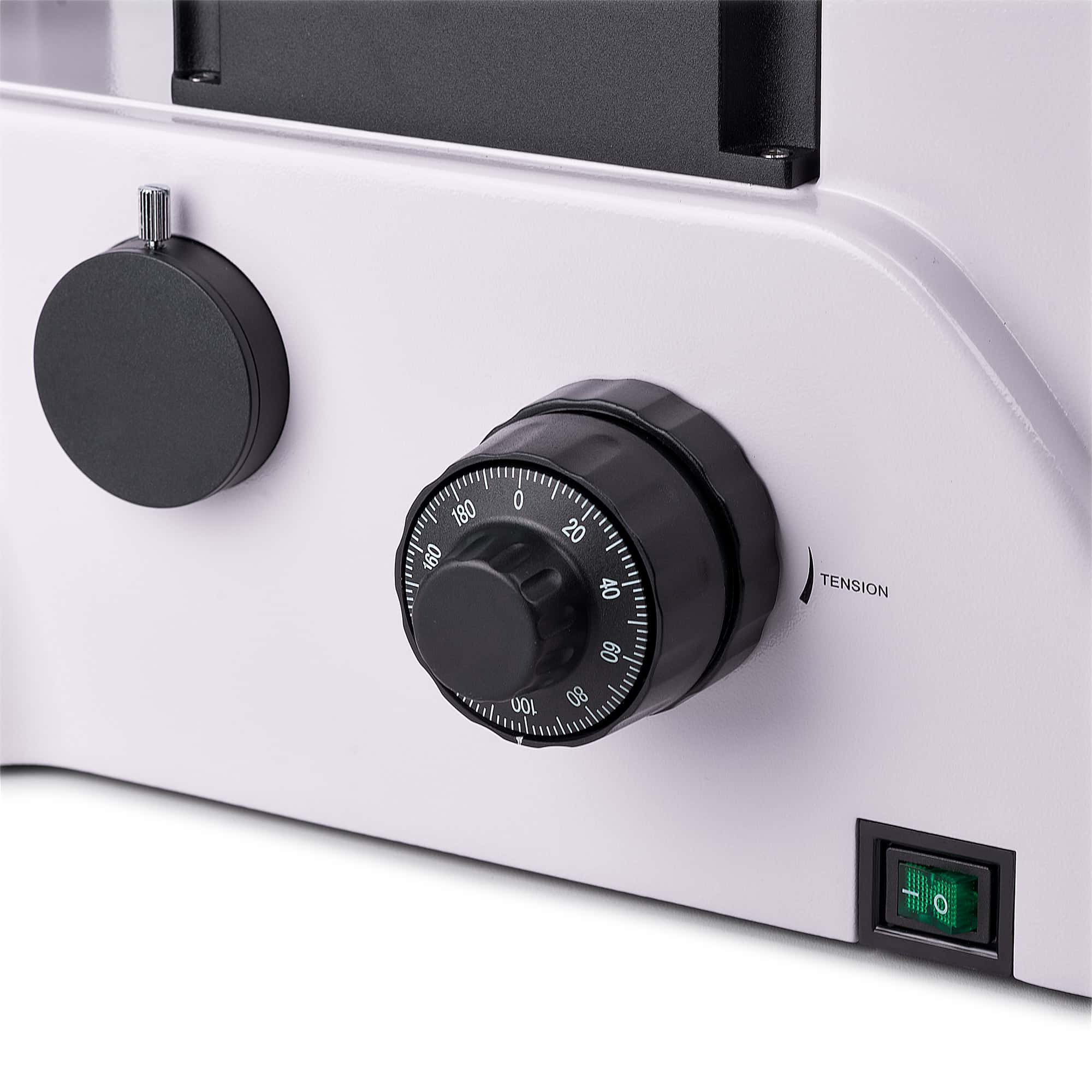

Platina con placa redonda giratoria en el centro. De acuerdo con el uso previsto, se pueden utilizar placas diferentes: Difieren en el diámetro del orificio: 10 mm, 20 mm o 30 mm. Después de colocar la muestra en la platina, se fija con un soporte. La platina, junto con la muestra, se puede desplazar a lo largo del eje X o el eje Y. Para ajustar el enfoque se utilizan el enfoque grueso (tiene un mando de bloqueo y un mando de ajuste de la tensión) y el enfoque preciso. Los mandos coaxiales de enfoque aproximado y enfoque preciso están situados en ambos lados cerca de la base del microscopio, por lo que el usuario puede reposar las manos sobre la mesa mientras usa un microscopio, en lugar de mantenerlas en el aire.

Accesorios

Puede instalar accesorios adicionales en el microscopio MAGUS Metal V700 BD para ampliar sus prestaciones. Los accesorios incluyen oculares, objetivos de campo oscuro y campo claro con una larga distancia de trabajo, cámaras digitales y portaobjetos de calibración.

Características principales del microscopio:

• Platina provista de placas redondas con orificios de 10 mm, 20 mm y 30 mm instrumento adecuado para estudiar muestras pesadas y grandes
• Compatible con las técnicas de microscopía de campo claro, campo oscuro y luz polarizada
• Posibilidad de girar el cabezal del microscopio 180° durante la instalación
• Opciones para instalar un monitor y una cámara digital: tubo trinocular y conector lateral para cámara división del haz de luz: relación de intensidades luminosas de 100:0 y 0:100 en el cuerpo, y de 50:50 y 100:0 en el cabezal trinocular
• Potente iluminador halógeno (50 W) para realizar observaciones cómodas utilizando la técnica de campo oscuro, control del brillo, configuración del método de iluminación Köhler, filtros de color y una fuente de luz que se puede centrar a lo largo de tres ejes
• Posibilidad de instalar accesorios opcionales para mejorar el rendimiento del microscopio

Características principales de la cámara:

• La cámara funciona de forma autónoma sin conexión a un PC y a través de una interfaz HDMI. Se puede conectar a un PC mediante Wi-Fi y una interfaz USB 3.0
• Existe conmutación automática entre 4K y Full HD dependiendo de la resolución del monitor
• 30 fps para observar objetos en movimiento, grabar vídeos y mover la muestra sin sacudidas ni retardos
• El sensor en color SONY Exmor/Starvis de tipo CMOS con iluminación de fondo proporciona un bajo nivel de ruido digital y una alta sensibilidad a la luz incluso en condiciones de poca luz. Obtendrá imágenes más claras, brillantes y con colores más saturados
• Software para toma de fotografías, grabación de vídeos, edición, visualización en un monitor externo, mediciones lineales y angulares

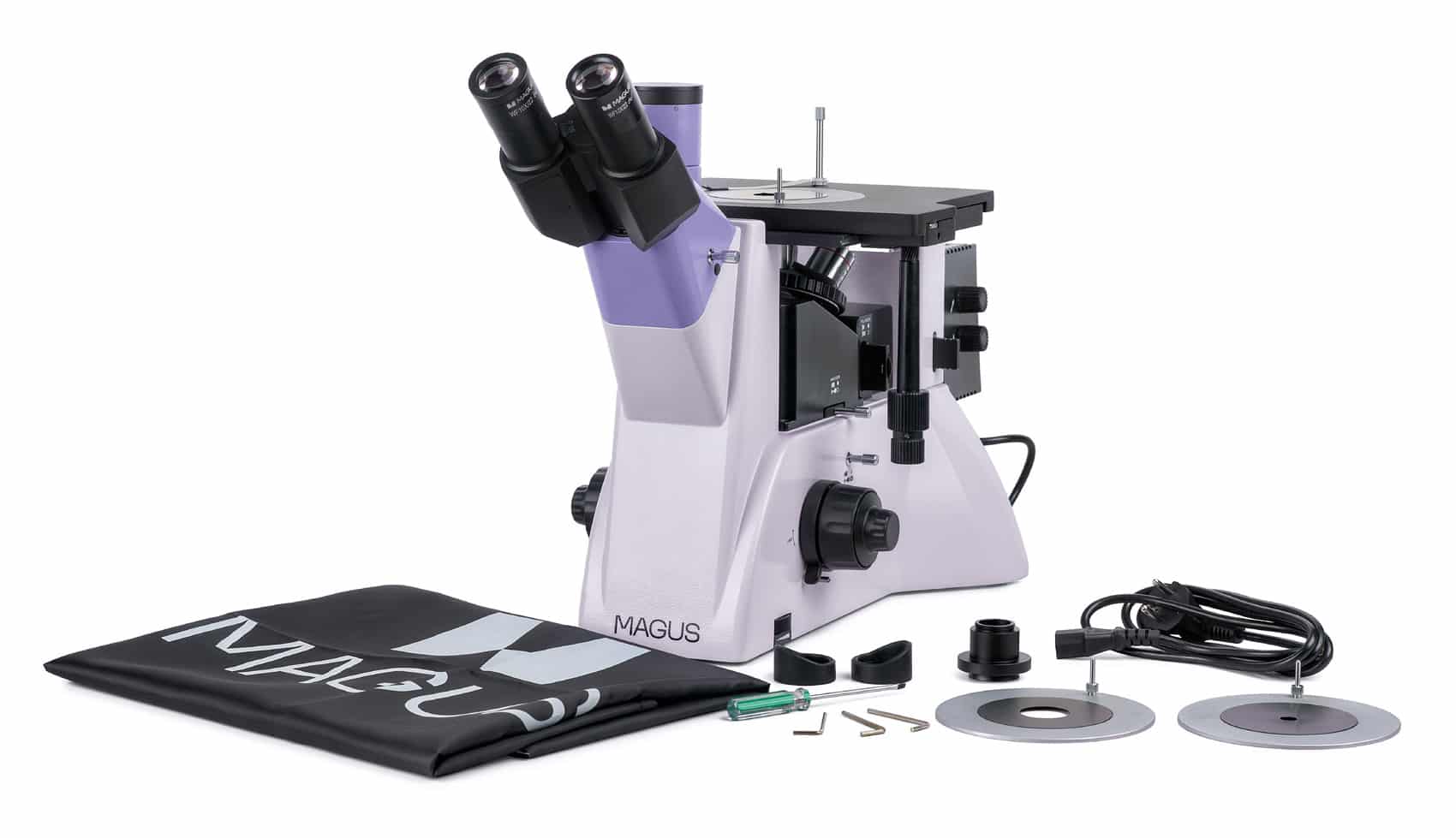

El kit incluye:

• Cámara digital MAGUS CHD40 (cámara digital, cable HDMI (1,5 m), cable USB 3.0 (1,5 m), ratón USB, tarjeta de memoria SD de 32 GB, adaptador USB de red Wi-Fi (2 uds.), adaptador de corriente de CA 12 V/1 A (Europa), CD de instalación con controladores y software, manual del usuario y tarjeta de garantía)
• Monitor LCD MAGUS MCD40
• Base del microscopio con conexión eléctrica, mecanismo de enfoque, platina y revólver giratorio
• Iluminador de luz reflejada con cabina para la lámpara

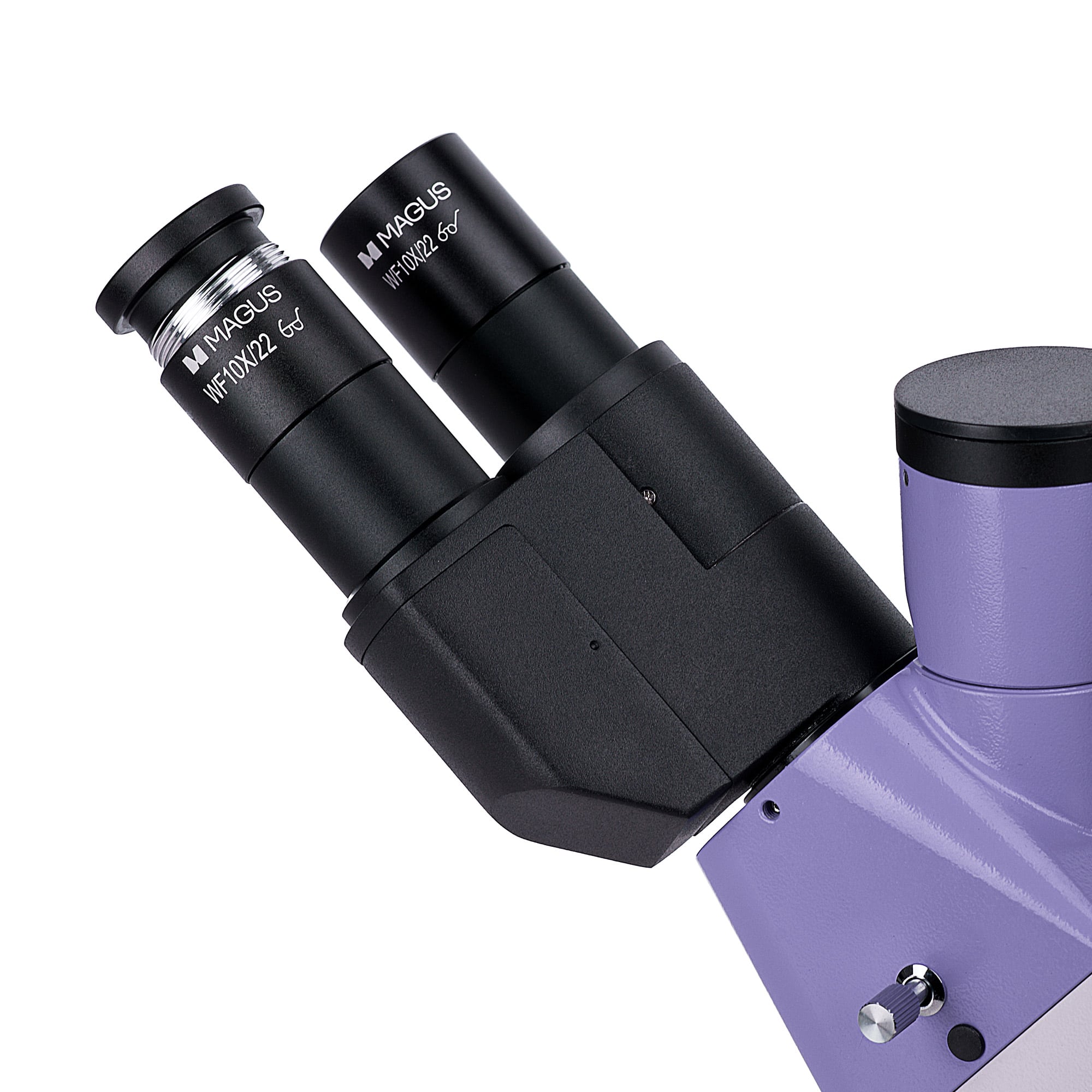

• Cabezal trinocular
• Objetivo plano acromático corregido al infinito: PL L5x/0,12 BD WD 9,7 mm
• Objetivo plano acromático corregido al infinito: PL L10x/0,25 BD WD 9,3 mm
• Objetivo plano acromático corregido al infinito: PL L20x/0,40 BD WD 7,2 mm
• Objetivo plano acromático corregido al infinito: PL L50х/0,70 BD WD 2,5 mm
• Ocular 10x/22 mm con larga distancia de acomodación ocular (2 unidades)
• Adaptador de montura C con poder de aumento 1x
• Llave hexagonal
• Cable de alimentación CA
• Cubierta protectora
• Manual del usuario y tarjeta de garantía

Disponible bajo petición:

• Ocular de 10x/22 mm con escala de medición
• Ocular de 12,5x/14 mm (2 unidades)
• Ocular de 15x/15 mm (2 unidades)
• Ocular de 20x/12 mm (2 unidades)
• Ocular de 25x/9 mm (2 unidades)
• Objetivo plano acromático corregido al infinito: PL L40x/0,60 BD WD 3,0 mm
• Objetivo plano acromático corregido al infinito: PL L60x/0,70 BD WD: 1,9 mm
• Objetivo plano acromático corregido al infinito: PL L80x/0,80 BD WD: 0,8 mm
• Objetivo plano acromático corregido al infinito: PL L100х/0,85 (uso en seco) BD WD: 0,4 mm
• Portaobjetos de calibración
