MAGUS CHD30 es una cámara diseñada para trabajar con un microscopio. Con su ayuda se pueden crear materiales fotográficos y de vídeo del objeto observado, así como editarlos e incluso tomar sus medidas. La característica especial de esta cámara es su capacidad de emparejarse con un ordenador a través de wifi, así como con una pantalla externa mediante la interfaz HDMI. La frecuencia de fotogramas es de 25 o 60 fps, respectivamente. Cuando se conecta una pantalla externa, la cámara enfoca automáticamente el objeto, lo que facilita la captura y produce mejores resultados. El dispositivo es capaz de funcionar de forma autónoma y crear una imagen Full HD (1920×1080 píxeles). La combinación de una alta frecuencia de fotogramas y Full HD crea una imagen de alta calidad sin interferencias ni distorsiones.
Sensor
El dispositivo está construido sobre un sensor CMOS en color de Sony. Su tamaño es de 1/1,9» y el tamaño de píxel es de 3,75×3,75 μm. A pesar de sus reducidas dimensiones, el sensor proporciona una sensibilidad a la luz de 1120 mV a 1/30 de segundo. Es posible gracias a la tecnología de retroiluminación que se utiliza en el diseño de la matriz. La cámara puede disparar en condiciones de poca luz o con luz fluorescente. Para crear el mayor campo de visión posible sin distorsión, se recomienda utilizar un adaptador con un aumento de 0,5х a 0,75х.
Software
La cámara incluye un software integrado. Permite hacer fotos y grabar vídeos sin conexión a un ordenador. La imagen se puede mostrar en una pantalla externa a través de la interfaz HDMI. La frecuencia de fotogramas es de 60 fps. El software de la cámara le permite editar la imagen y medir las dimensiones lineales y angulares de los objetos y sus estructuras. Antes de empezar a medir, calibre el software para cada objetivo mediante un portaobjetos de calibración. Si necesita emparejar el dispositivo con un ordenador, puede hacerlo mediante una conexión wifi. En este caso, también puede grabar vídeos a 25 fps.
Instalación en el microscopio
El dispositivo se puede instalar en un microscopio de dos formas: en el tubo trinocular o en el tubo ocular en lugar del ocular. En ambos casos, necesitará un adaptador de montura C para conectarlo. La instalación en un tubo ocular también requiere un anillo adaptador para ajustarse al tamaño del tubo.
Compatibilidad con dispositivos y accesorios adicionales
Se puede conectar varios dispositivos adicionales a la cámara para hacer que el trabajo sea más fácil y agradable. El uso de un ratón eliminará las vibraciones que suelen producirse al entrar en contacto directo con el dispositivo. La tarjeta SD permitirá guardar los materiales fotográficos y de vídeo directamente en la cámara. Esta línea de cámaras también es compatible con monitores especiales MAGUS. Los monitores se instalan directamente en el dispositivo y crean así un sistema de visualización completo.
Características principales:
- La cámara utiliza un software integrado
- Se puede conectar a un ordenador o a una pantalla externa mediante una interfaz wifi o HDMI
- La cámara produce imágenes en Full HD (1920×1080 píxeles) y la frecuencia de imagen es de 25 o 60 fps en función del tipo de conexión
- El enfoque automático permite obtener imágenes más claras y nítidas
- Puede conectar equipos adicionales para trabajar más cómodamente y obtener mejores resultados

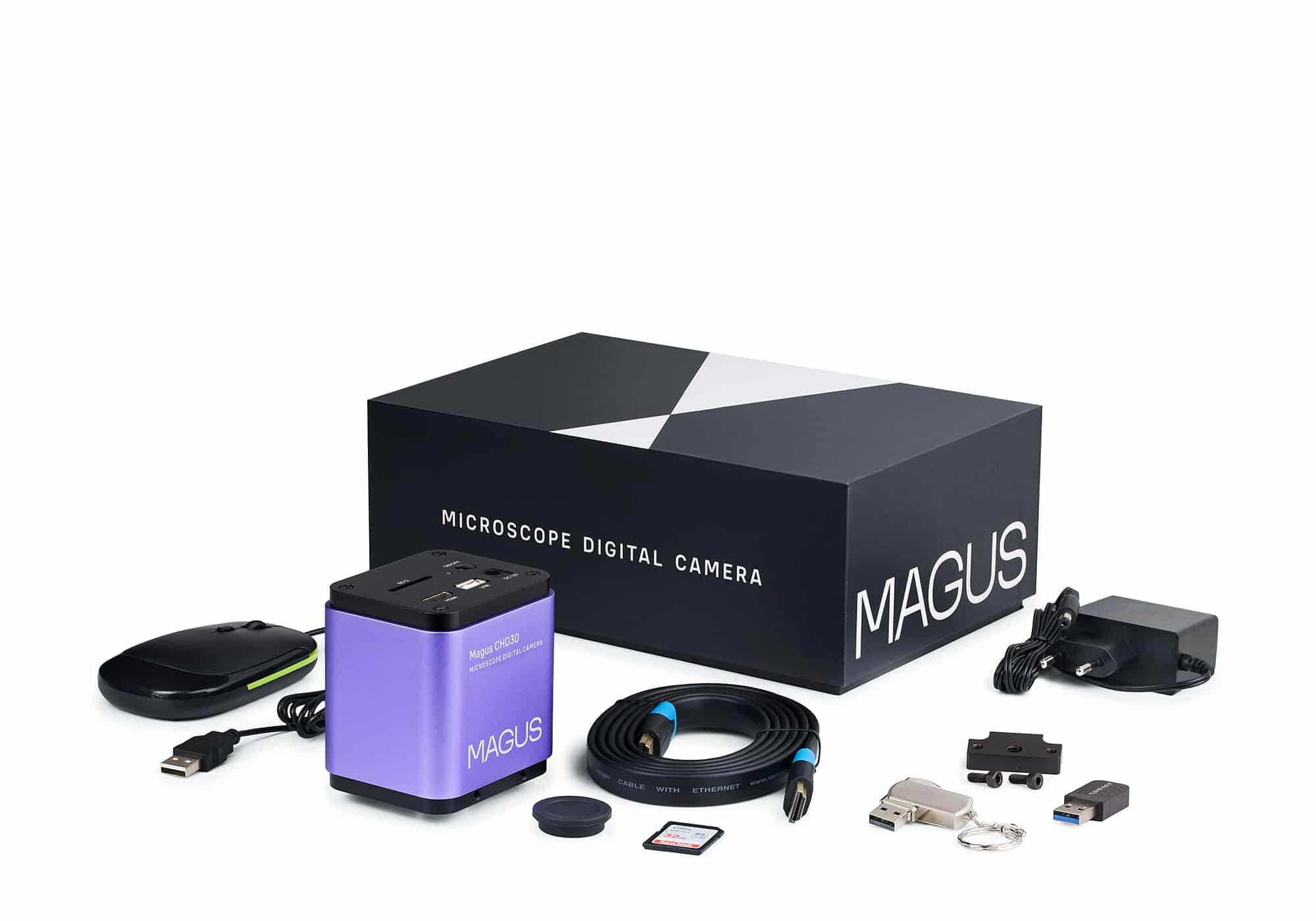

El kit incluye:
- Cámara digital
- Cable HDMI (1,5 m)
- Ratón USB
- Tarjeta de memoria SD de 32 GB
- Adaptador USB de red Wi-Fi
- Adaptador de corriente de CA 12 V/1 A (Europa)
- CD de instalación con controladores y software
- Manual del usuario y tarjeta de garantía
| Marca |
MAGUS |
| Garantía |
5 años |
| EAN |
5905555019154 |
| Tamaño de paquete (LxAn.xAl.) |
25x17x9 cm |
| Peso del envío |
1.5 kg |
| Sensor |
SONY CMOS |
| Color/monocromo |
color |
| Megapíxeles |
2 |
| Resolución máxima, píxeles |
1920×1080 (Full HD) |
| Tamaño del sensor |
1/1,9′ (7,20×4,05 mm) |
| Tamaño del píxel, µ m |
3.75×3.75 |
| Enfoque automático |
yes |
| Conectores de interfaz |
HDMI 1,4, Wi-Fi |
| Interfaz |
HDMI 1,4, Wi-Fi |
| Tarjeta de memoria |
SD hasta 32 GB |
| Posibilidad de conectar accesorios |
adaptador Wi-Fi (USB), ratón USB |
| Configuración Wi-Fi |
802.11n, 150 Mbps, 20 dBm |
| Sensibilidad a la luz |
1120 mV con 1/30 s |
| Relación señal/ruido |
0,15 mV a 1/30 s |
| Tiempo de exposición |
0,06 ms – 918 ms |
| Grabación de vídeo |
yes |
| Frecuencia de fotogramas, fps para cada resolución |
25 a 1920×1080 (WiFi), 60 a 1920×1080 (HDMI) |
| Lugar de instalación |
tubo trinocular, tubo ocular en sustitución de un ocular |
| Formato de foto |
*.jpg |
| Formato de vídeo |
*.asf |
| Intervalo espectral, nm |
380-650 (filtro IR incorporado) |
| Tipo de obturador |
obturador rodante |
| Requisitos del sistema |
Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 4 GB de RAM, puerto USB 2.0, RJ45, pantalla de 19′ o mayor |
| Software |
HDMI: integrado USB: MAGUS View |

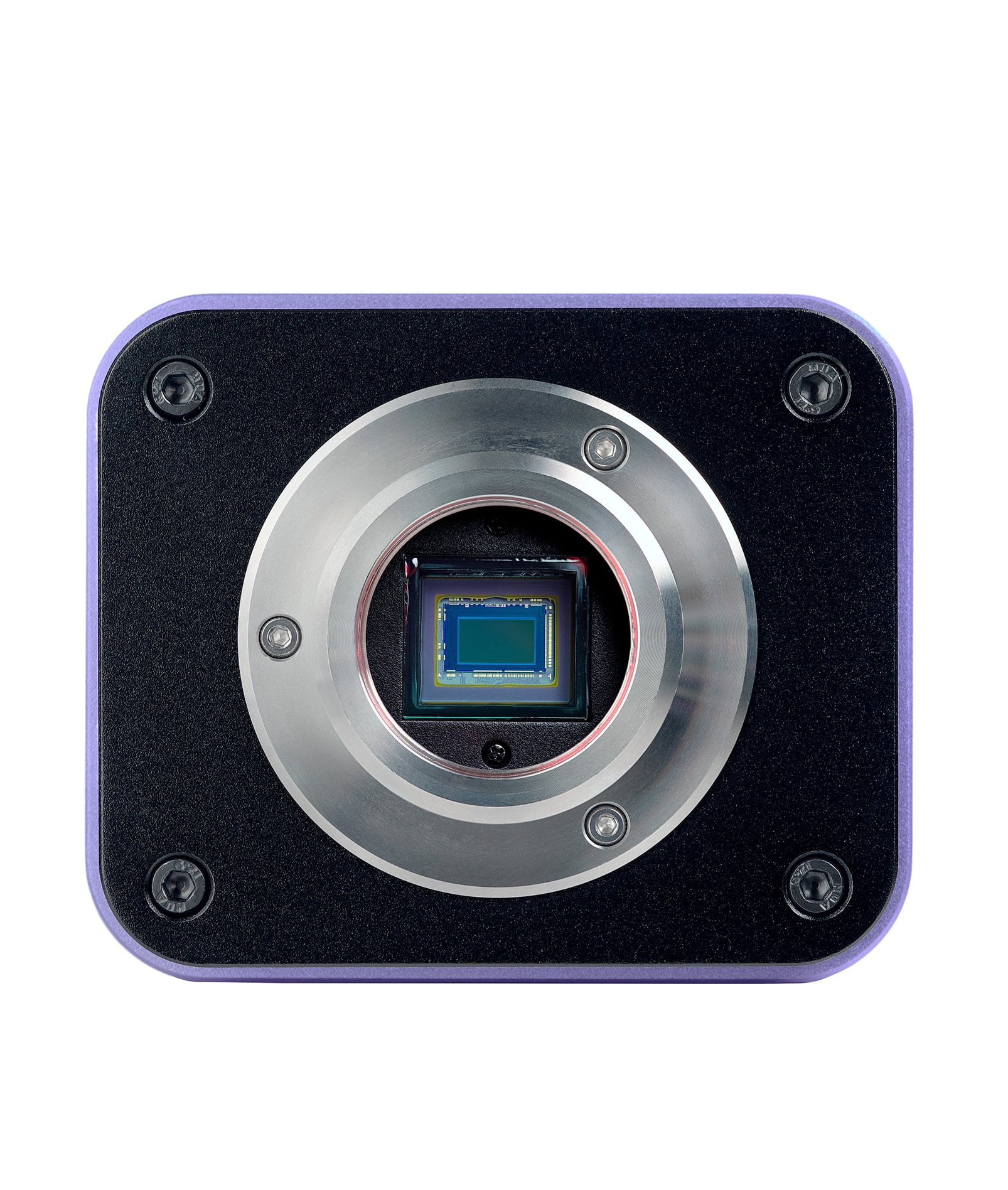

| Tipo de montura |
montura C |
| Cuerpo |
aleación de aluminio CNC |
| Alimentación |
adaptador de CC de 12 V, 1 A |
| Especificaciones del adaptador de corriente de CC |
entrada de corriente: voltaje de CA 100–240 V, 50/60 Hz, salida de corriente: voltaje de CC 12 V/1 A |
| Intervalo de temperatura de funcionamiento, °C |
-10 — 50 |
| Intervalo de humedad de funcionamiento, % |
30 — 80 |
