MAGUS CHD20 es una cámara digital para montaje en microscopio. Está diseñada para tomar fotos y grabar vídeos de investigación, editarlos, y también es capaz de medir las dimensiones lineales y angulares de los objetos y sus estructuras. El dispositivo funciona con su propio software, por lo que puede conectarse no solo a un ordenador, sino también directamente a una pantalla externa. Para ello, la cámara está equipada con dos tipos de interfaces: HDMI y USB.
La cámara produce una imagen Full HD de alta calidad (1920×1080 píxeles), y proporciona altas velocidades de fotogramas y de transferencia de datos entre dispositivos. Incorpora un sensor Sony de alta sensibilidad a la luz capaz de disparar incluso con luz fluorescente. Otra característica de esta cámara es el uso de filtros de mosaico RGB. Esto reduce la corriente oscura y proporciona una imagen nítida. Todo el sistema de la cámara está orientado a crear una imagen de alta calidad sin roturas, congelaciones ni distorsiones, incluso si el sujeto de observación está en movimiento.
Sensor

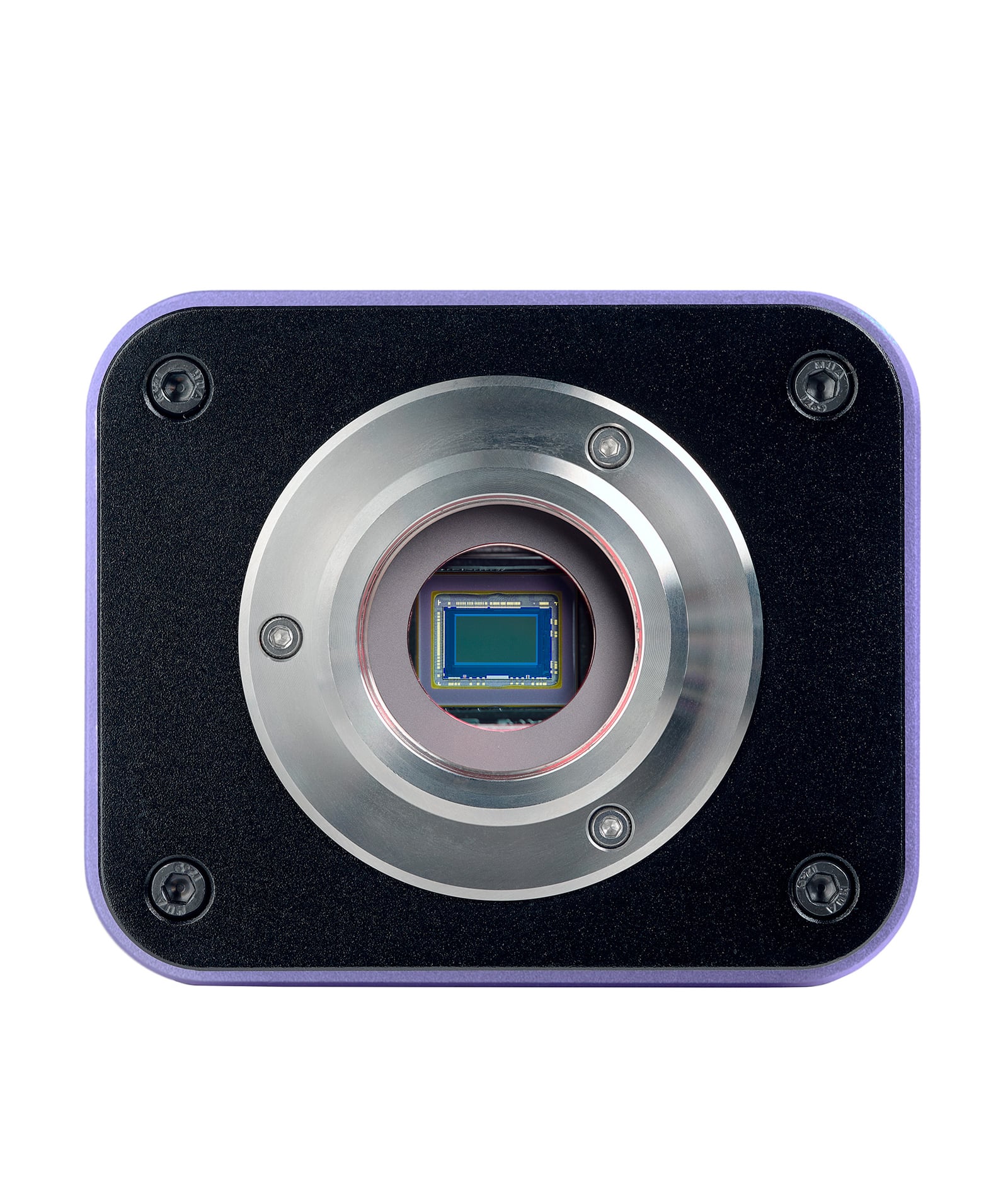

El sensor CMOS en color de la serie Starvis de SONY, con su pequeño tamaño (1/2», 3,75×3,75 μm píxeles), tiene una alta fotosensibilidad (1175 mV a una velocidad de obturación de 1/30s) y permite disparar incluso en condiciones de poca luz. Esto es posible gracias al uso de la tecnología de retroiluminación. Para crear un campo de visión lo más amplio posible sin distorsión, se recomienda utilizar un adaptador con un aumento de 0,5x a 0,7x.
Software
La cámara se suministra con un disco de instalación con software para manejar el dispositivo. El software integrado permite a la cámara MAGUS CHD20 trabajar de forma autónoma para tomar fotos y grabar vídeos, procesar los resultados directamente en el dispositivo e incluso tomar medidas del objeto. Para realizar mediciones, primero debe calibrar el software para cada objetivo mediante un portaobjetos de calibración.
Conexión a dispositivos externos

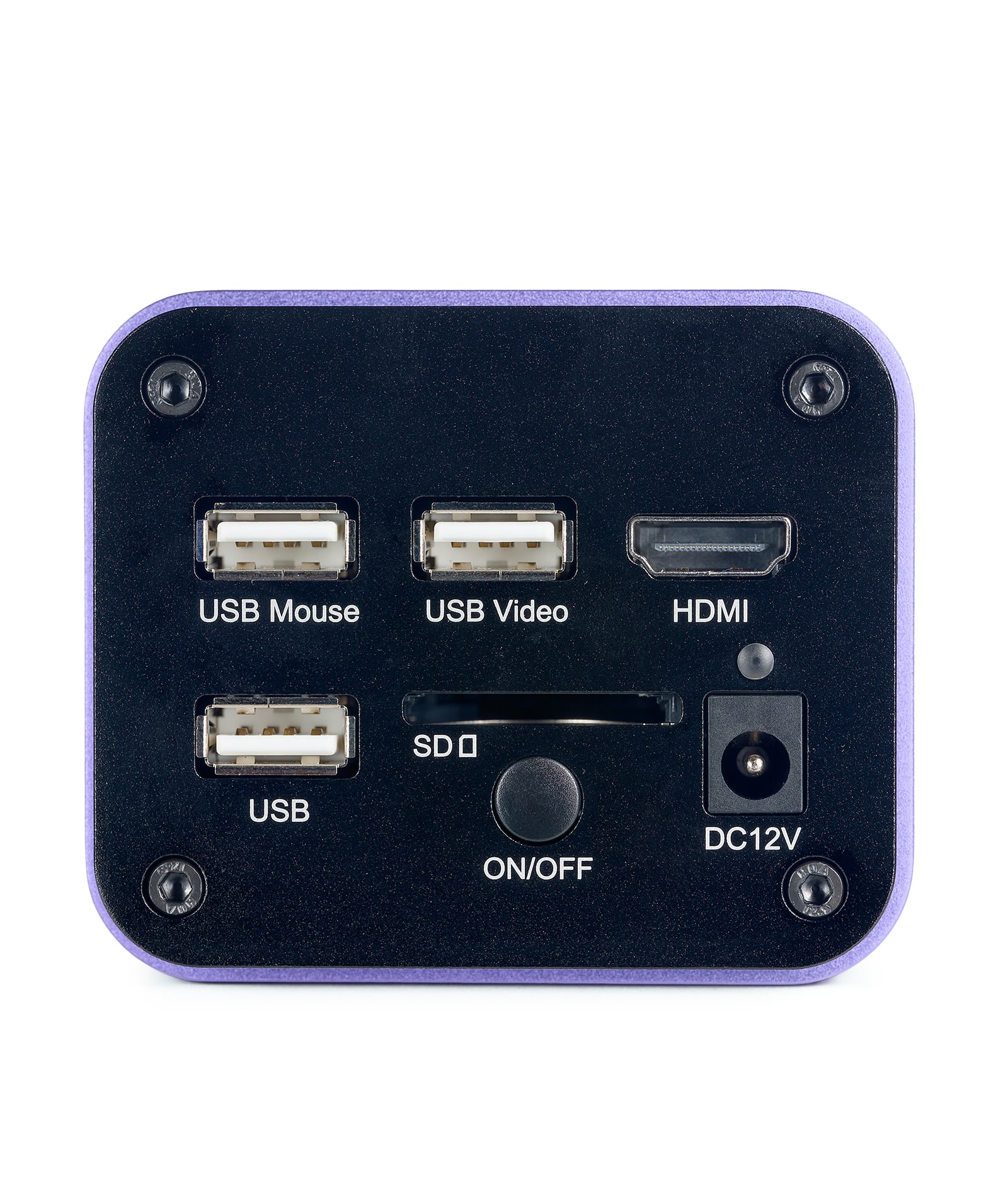

MAGUS CHD20 admite la conexión a una pantalla externa, un ordenador, así como la integración de dispositivos adicionales. La conexión a un monitor, TV o un proyector se realiza a través de la interfaz HDMI, a 60 fps. Puedes conectar la cámara a un ordenador a través de la interfaz USB 2.0 a 50 fps.
La cámara incluye una tarjeta SD de 32 GB. En ella puedes guardar fotos y vídeos y procesarlos con el software incorporado. La interfaz USB permite conectar una unidad flash.
Se recomienda utilizar un ratón para manejar las aplicaciones de la cámara. También se incluye en el kit y está diseñado para nivelar las vibraciones que surgen de la interacción directa con la cámara.
El dispositivo puede combinarse con monitores especiales MAGUS, que se instalan directamente en la cámara y crean un sistema de imágenes de microscopio.
Montaje en un microscopio
La cámara puede insertarse en el tubo del ocular del microscopio, conectándose a él mediante un adaptador de montura C y un anillo adaptador para el diámetro del tubo (se adquieren por separado). Para instalar el dispositivo en el tubo trinocular se utiliza un adaptador de montura C.
Características principales:
- La sensibilidad a la luz de 1175 mV a 1/30s permite disparar incluso con poca luz o luz fluorescente
- La cámara produce imágenes Full HD de alta calidad (1920×1080 píxeles)
- El software incorporado brinda la capacidad de crear y procesar de forma autónoma materiales fotográficos y de vídeo y realizar mediciones de objetos
- Las interfaces HDMI y USB se utilizan para mostrar datos en un monitor u ordenador externo la velocidad de fotogramas es de 60 y 50 fps, respectivamente, según la conexión
- La cámara utiliza filtros de mosaico RGB, que reducen la corriente oscura y producen una imagen clara

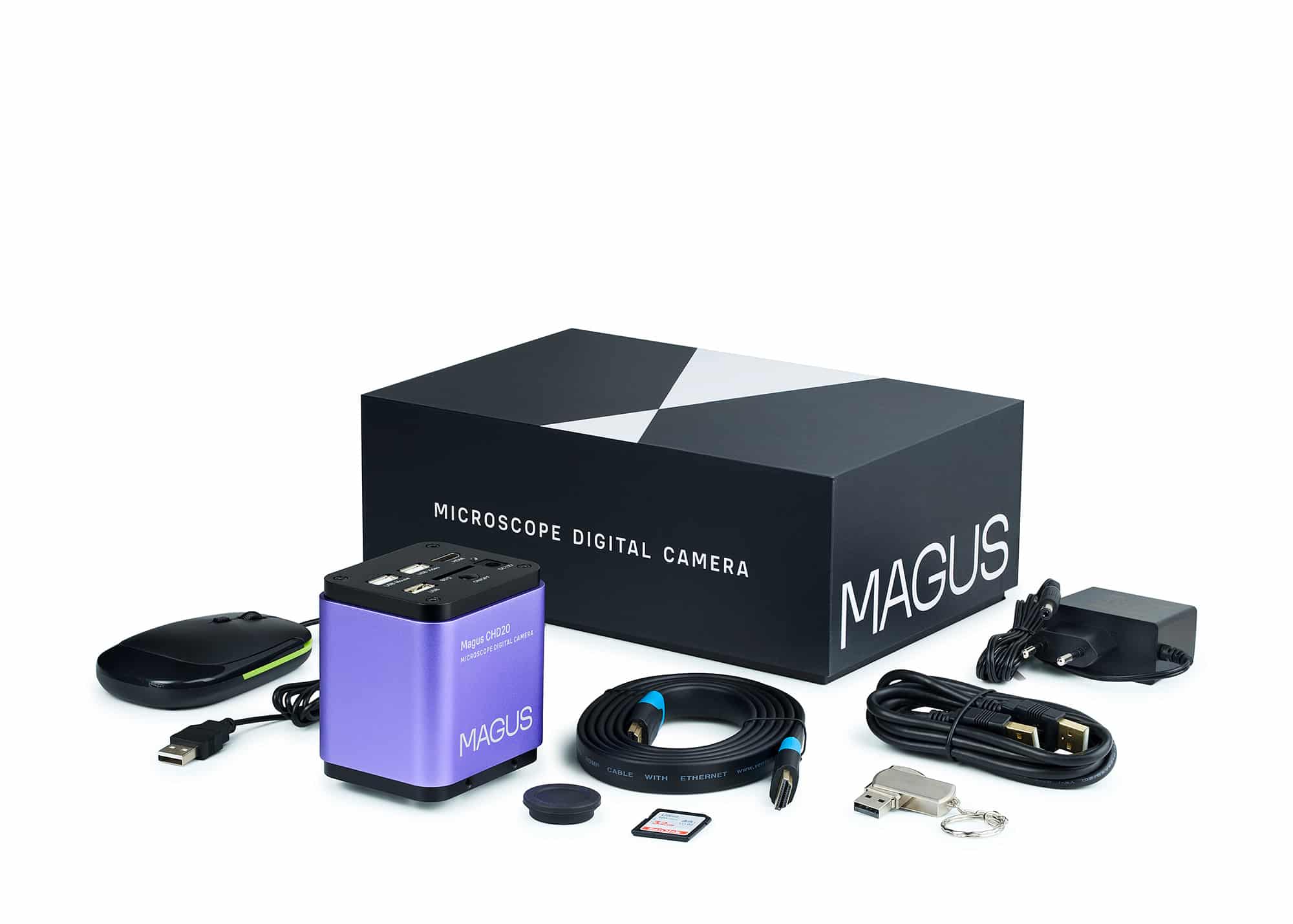

El kit incluye:
- Cámara digital
- Cable HDMI (1,5 m)
- Cable USB 2.0 (2 m)
- Ratón USB
- Tarjeta de memoria SD de 32 GB
- Adaptador de corriente de CA 12 V/1 A (Europa)
- CD de instalación con controladores y software
- Manual del usuario y tarjeta de garantía
| Marca |
MAGUS |
| Garantía |
5 años |
| EAN |
5905555019147 |
| Tamaño de paquete (LxAn.xAl.) |
25x17x9 cm |
| Peso del envío |
1.5 kg |
| Sensor |
Sony Exmor/Starvis CMOS |
| Color/monocromo |
color |
| Megapíxeles |
2 |
| Resolución máxima, píxeles |
1920×1080 (Full HD) |
| Tamaño del sensor |
1/2′ (7,2×4,05 mm) |
| Tamaño del píxel, µ m |
3.75×3.75 |
| Conectores de interfaz |
HDMI 1,4, USB 2.0 |
| Interfaz |
HDMI 1,4, USB 2.0 |
| Tarjeta de memoria |
SD hasta 32 GB |
| Posibilidad de conectar accesorios |
memoria flash (USB), ratón USB |
| Sensibilidad a la luz |
1175 mV con 1/30 s |
| Relación señal/ruido |
0,15 mV a 1/30 s |
| Tiempo de exposición |
0,04 ms – 1000 ms |
| Grabación de vídeo |
yes |
| Frecuencia de fotogramas, fps para cada resolución |
50 a 1920×1080 (USB), 60 a 1920×1080 (HDMI) |
| Lugar de instalación |
tubo trinocular, tubo ocular en sustitución de un ocular |
| Formato de foto |
*.jpg, *.tif |
| Formato de vídeo |
*.h264/*.h265, *.mp4 |
| Intervalo espectral, nm |
380-650 (filtro IR incorporado) |
| Tipo de obturador |
obturador rodante |
| Requisitos del sistema |
Windows 8/10/11 (32 bits y 64 bits), Mac OS X, Linux, procesador Intel Core 2 de hasta 2,8 GHz o superior, mínimo 4 GB de RAM, puerto USB 2.0, RJ45, pantalla de 19′ o mayor |
| Software |
HDMI: integrado USB: MAGUS View |
| Tipo de montura |
montura C |
| Cuerpo |
aleación de aluminio CNC |
| Alimentación |
adaptador de CC de 12 V, 1 A |
| Especificaciones del adaptador de corriente de CC |
entrada de corriente: voltaje de CA 100–240 V, 50/60 Hz, salida de corriente: voltaje de CC 12 V/1 A |
| Intervalo de temperatura de funcionamiento, °C |
-10 — 50 |
| Intervalo de humedad de funcionamiento, % |
30 — 80 |
