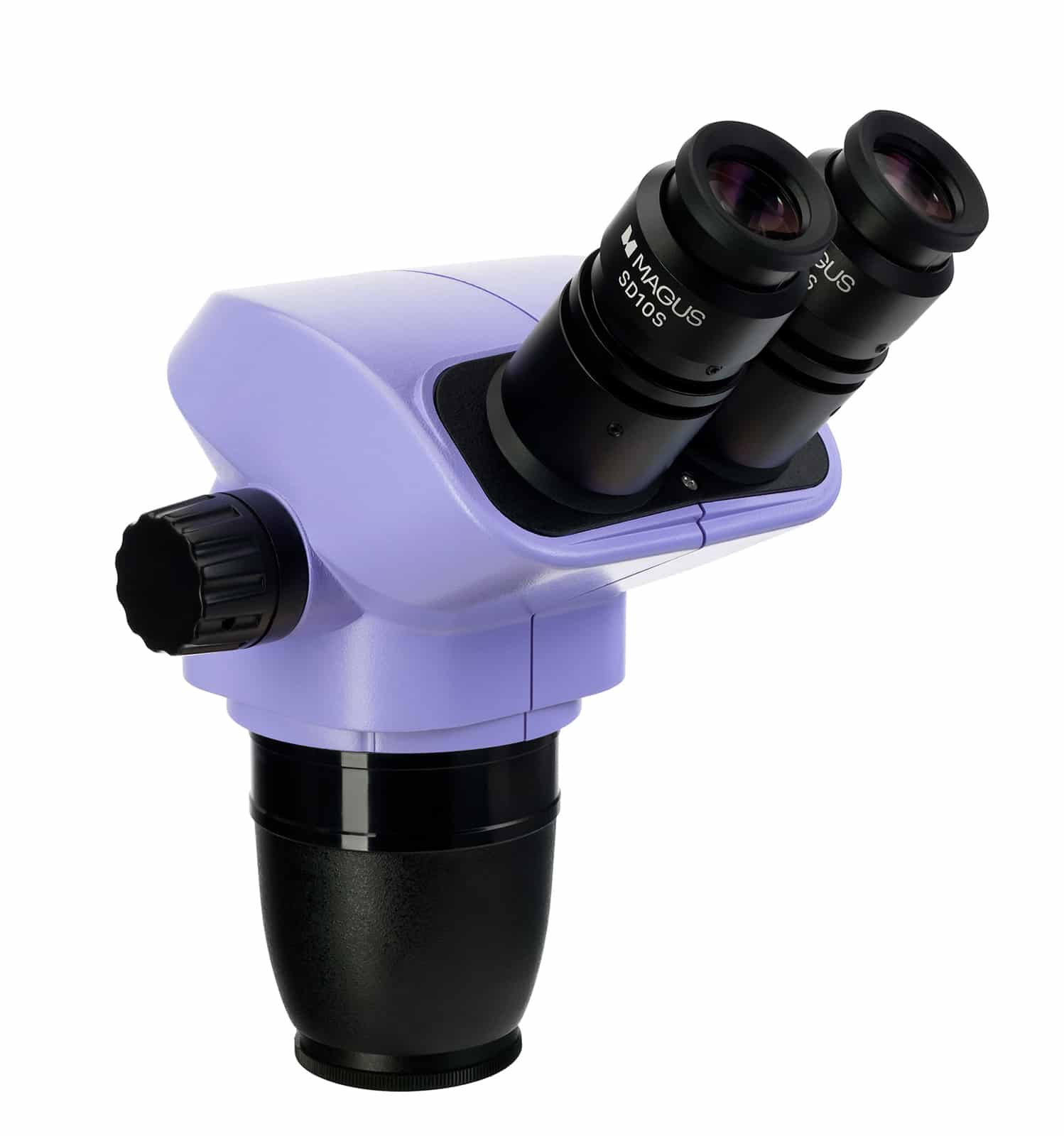

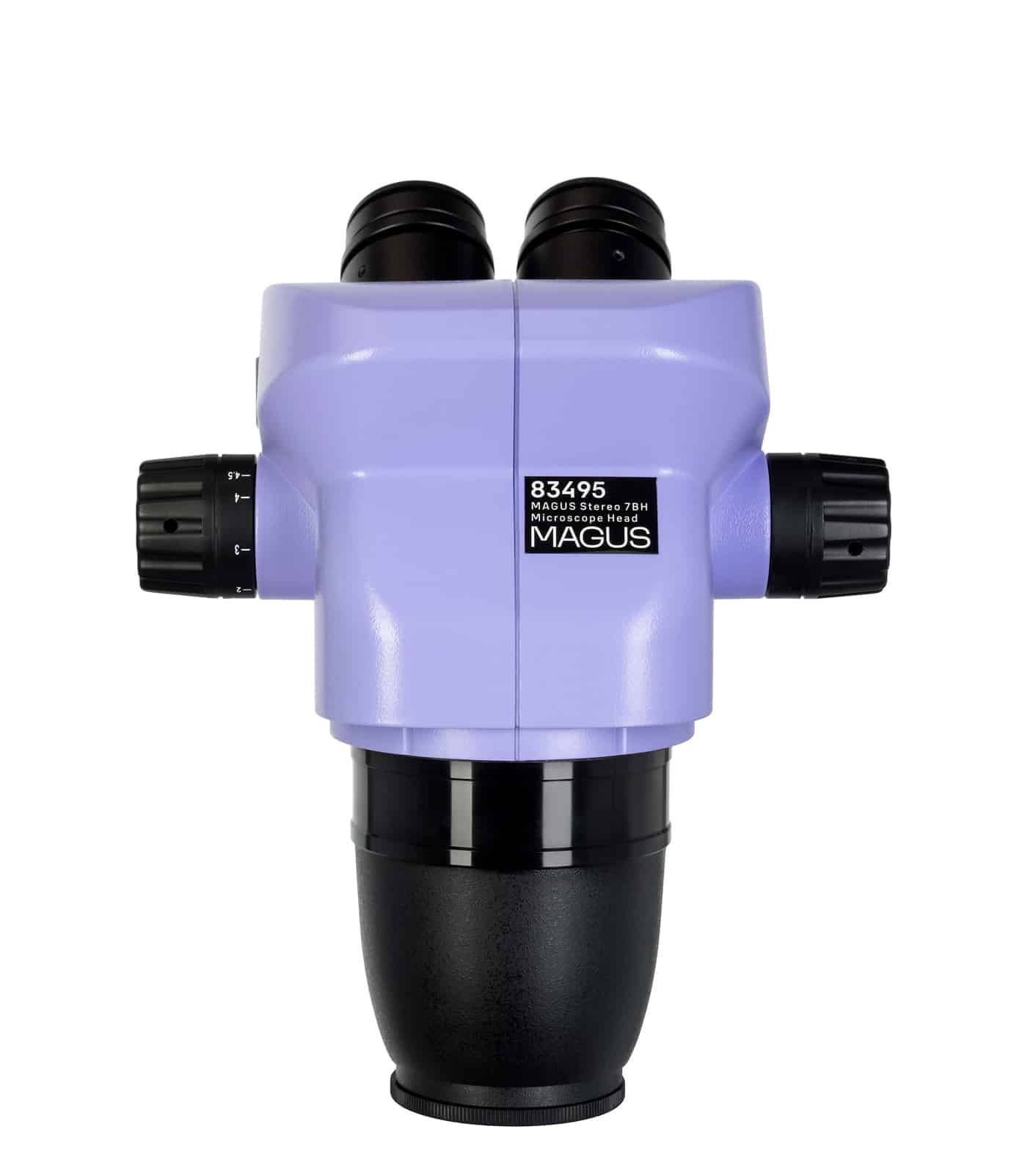

El cabezal del microscopio se utiliza junto con un soporte universal y una montura de enfoque. Está diseñado para observar objetos tridimensionales y los detalles de su estructura, manteniendo el volumen virtual y la claridad del relieve de la superficie.

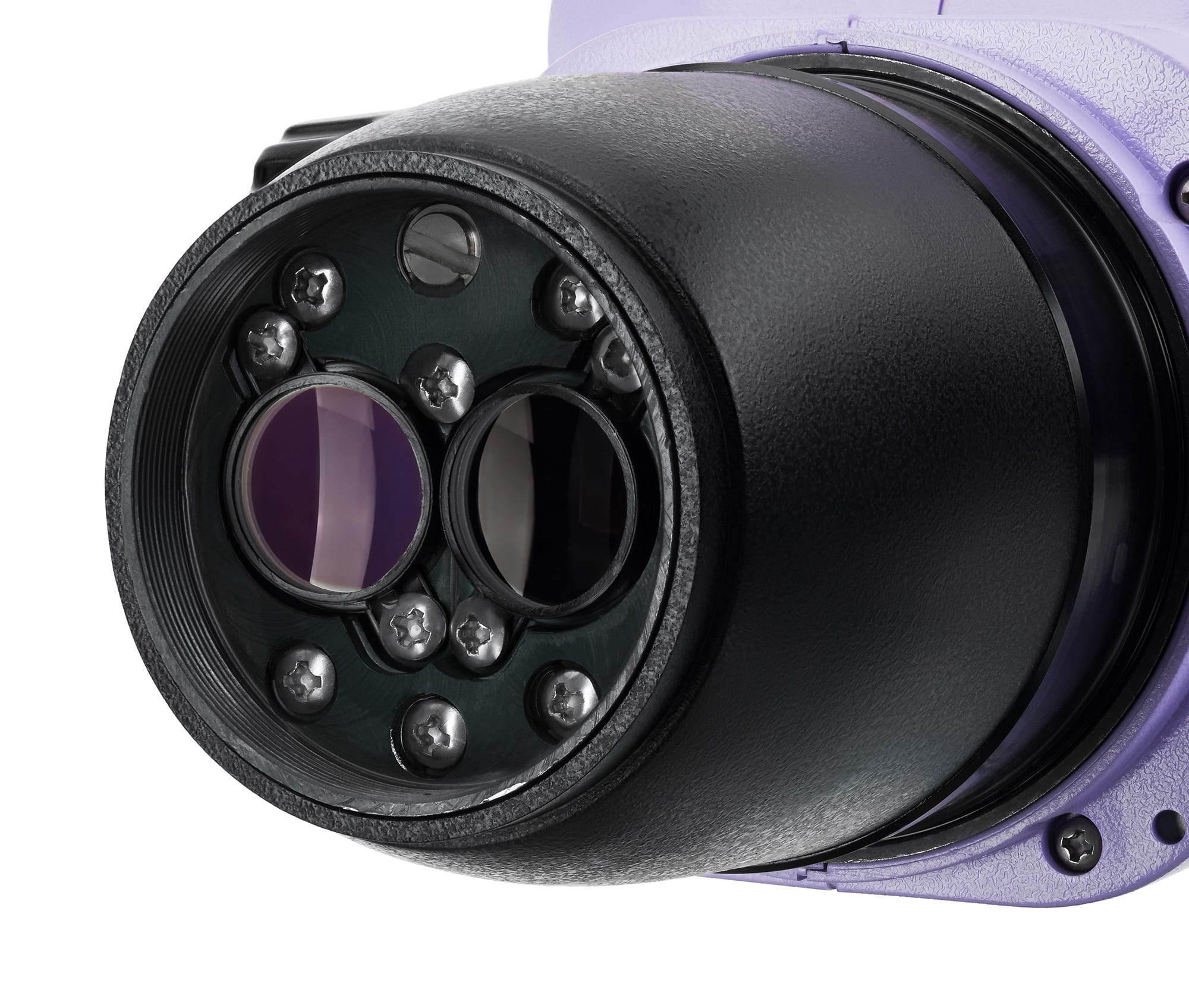

El sistema óptico Greenough proporciona una gran profundidad de campo y produce imágenes tridimensionales gracias a un ángulo estereoscópico de 15°. El cabezal del microscopio amplía la imagen de un objeto sin perder la orientación espacial.
El cabezal, montado en un soporte universal, puede utilizarse para restauración, soldadura, montaje, control de calidad y otras actividades similares.

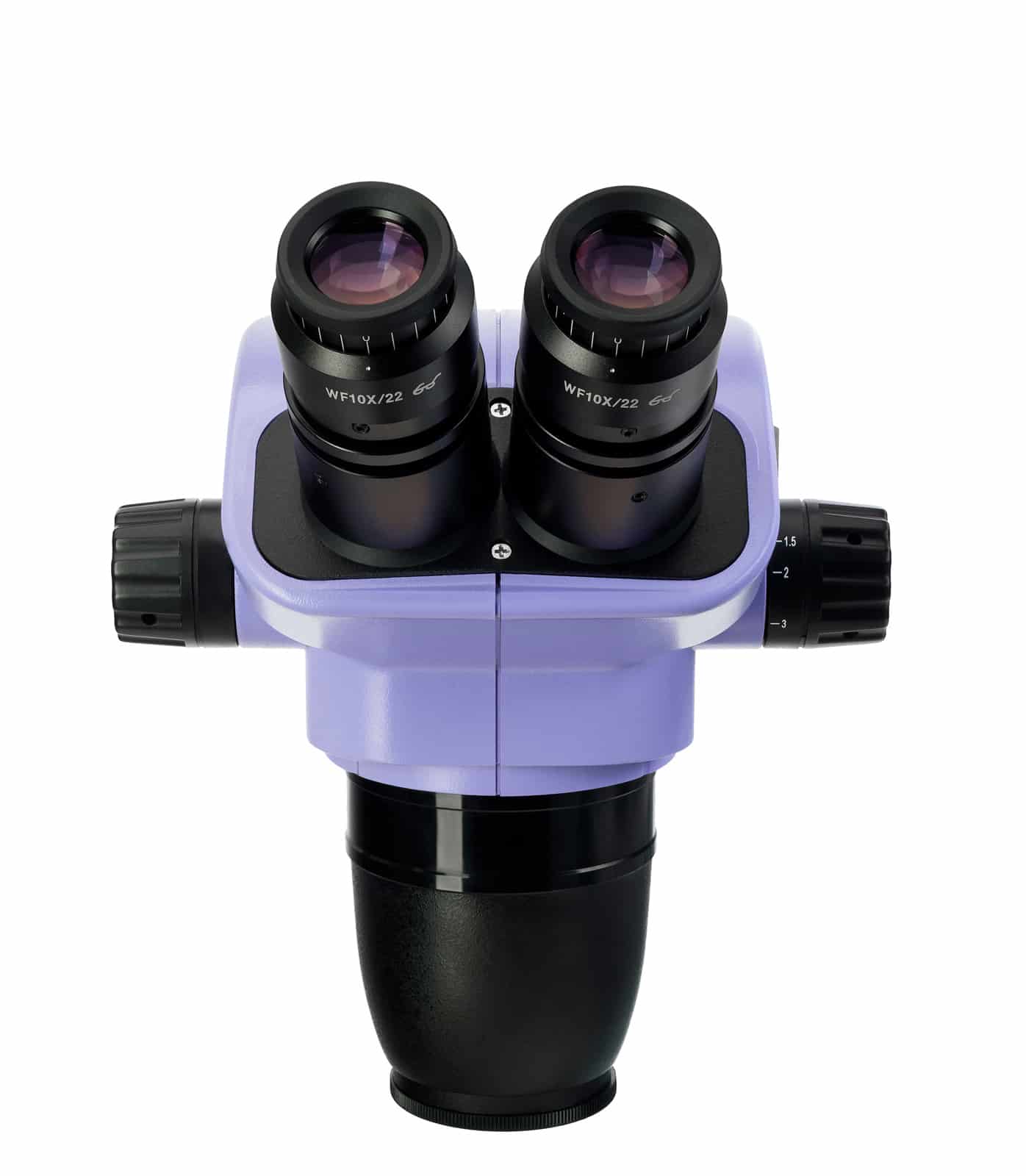

Tipo de cabezal del microscopio
El cabezal es binocular la cámara digital se instala en el tubo del ocular en el lugar que ocuparía el ocular.

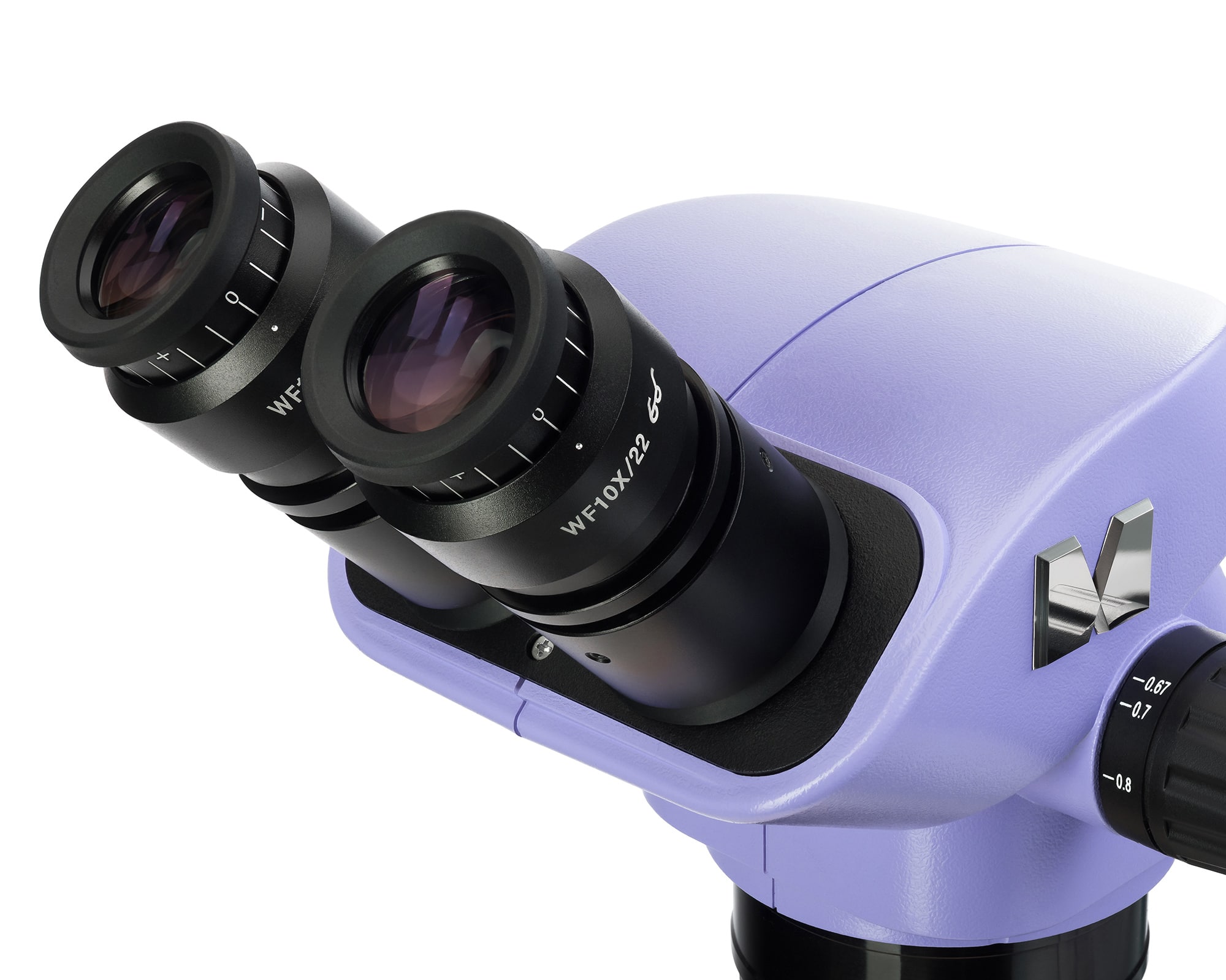

El kit de base incluye oculares de 10x/22 mm con ajuste de las dioptrías y una larga distancia de acomodación ocular para trabajar con gafas.
Zoom
El objetivo aumenta suavemente el aumento hasta 6,7x sin reducción del enfoque. El sistema óptico proporciona una imagen tridimensional vertical (no invertida). Las lentes de objetivo auxiliares adicionales pueden aumentar el rango de aumentos, además de modificar el campo de visión y la distancia de trabajo del microscopio.
Accesorios
Hay disponible una línea de accesorios para este cabezal de microscopio. Se pueden usar oculares y objetivos auxiliares para ampliar el rango de aumento del microscopio.
Una cámara digital transmite la imagen del microscopio a un monitor. Un portaobjetos de calibración ayuda a medir con precisión las muestras. El valor de escala del portaobjetos de calibración de los microscopios estereoscópicos es de 0,1 mm.
Iluminador anular para la iluminación sin sombras de la zona de trabajo con luz reflejada.
Un iluminador anular con polarizador eliminará los reflejos de las imágenes que tome de superficies metálicas pulidas.
Un iluminador anular con conmutación de sectores y una lámpara de cuello de cisne permiten ajustar con precisión la iluminación de la zona de trabajo. La lámpara se fija al ángulo seleccionado, creando las luces y sombras necesarias para el estudio, y la parte derecha de la muestra permanece iluminada.
Los soportes universales amplían el área de trabajo y brindan más libertad a la hora de elegir la posición del cabezal del microscopio sobre el lugar de trabajo.
Características principales:
- Cabezal binocular: la cámara digital está instalada en el tubo ocular en el lugar que ocuparía el ocular
- Sistema de zoom para lograr un aumento suave sin reducción del enfoque hay una relación de zoom de 6,7:1
- Las ventajas del sistema óptico Greenough son la gran profundidad de campo, la dimensionalidad, el diseño compacto y el precio razonable
- Amplia gama de accesorios opcionales compatibles
El kit incluye:
- Cabezal de microscopio: objetivo con accesorio visual

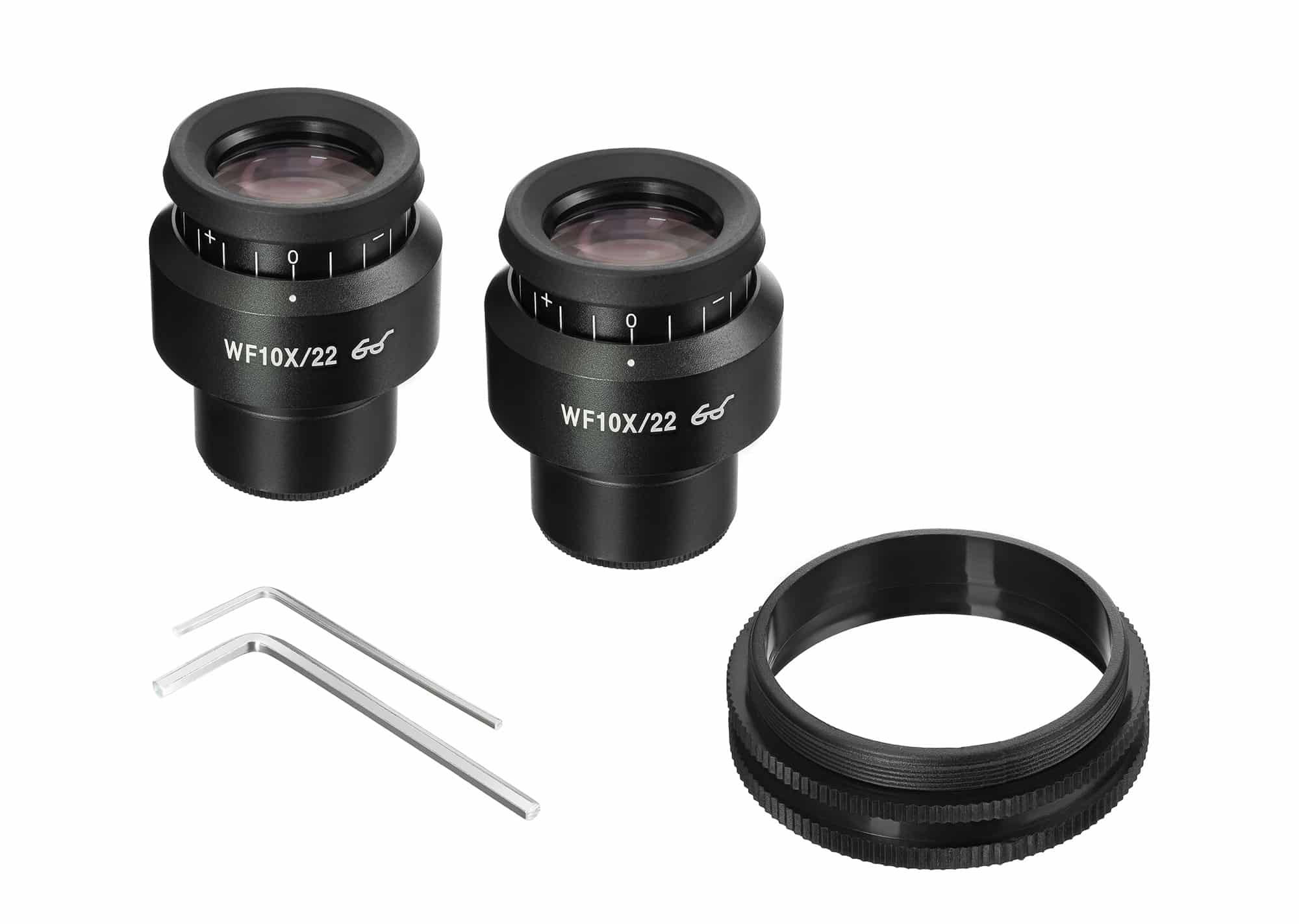

- Ocular de 10x/22 mm con larga distancia de acomodación ocular y ajuste de dioptrías (2 unidades)
- Manual del usuario y tarjeta de garantía
Disponible bajo petición:
- Ocular de 10x/22 mm con escala
- Ocular de 15x/16 mm (2 unidades)
- Ocular de 20x/12 mm (2 unidades)
- Ocular de 25x/9 mm (2 unidades)
- Ocular de 30x/8 mm (2 unidades)
- Lente objetivo auxiliar de 0,5x
- Lente objetivo auxiliar de 1,5x
- Lente objetivo auxiliar de 2x
- Soporte universal con montura de enfoque
- Iluminador anular
- Iluminador anular con filtro polarizador
- Iluminador anular con conmutación de sectores
- Iluminador de cuello de cisne
- Cámara digital
- Portaobjetos de calibración
| Especificaciones |
|
| Campo de imagen |
estereoscópico |
| Sistema óptico |
Greenough |
| Diámetro de montura de enfoque, mm |
76 |
| Aumento del microscopio, x |
6,7–45 configuración básica (opcional: 3,4–270) |
| Tipo de cabezal del microscopio |
binocular |
| Inclinación |
45° |
| Distancia interpupilar, mm |
54–75 |
| Diámetro del ocular, mm |
30 |
| Ajuste de dioptrías |
±5D en cada ocular |
| Oculares, x/campo, mm |
10x/22, larga distancia de acomodación ocular (opcional: 10x/22 con escala, 15x/16, 20x/12, 25x/9, 30x/8) |
| Objetivo de tipo zoom, x/distancia de trabajo, mm/campo de visión con ocular de 10x, mm |
0,67–4,5/105/32,8–4,9 (opcional: cuando se utilizan oculares adicionales y lentes de objetivo auxiliares: 3,4–270/177, 47, 26/65,7–0,9) |
| Relación de zoom |
6,7:1 |
| Lentes de objetivo auxiliares disponibles, x |
0,5 1,5 2 |
| Marca |
MAGUS |
| Garantía |
5 años |
| EAN |
5905555019604 |
| Tamaño de paquete (LxAn.xAl.) |
27x27x23 cm |
| Peso del envío |
2 kg |
| Tipo |
estéreo/instrumental |
| Tipo de cabezal del microscopio |
binocular |
| Ángulo de inclinación de cabezal |
45° |
| Ampliación, x |
6.7 — 45 |
| Ampliación, x |
6,7–45 configuración básica (*opcional: 3,4–270) |
| Rango de ampliación |
hasta 200x |
| Relación de zoom |
6,7:1 |
| Diámetro del tubo del ocular, mm |
30 |
| Oculares |
10x/22 mm, larga distancia de acomodación ocular. (*opcional: 10x/22 mm con escala, 15x/16, 20x/12, 25x/9, 30x/8) |
| Objetivos |
0,67–4,5x (*opcional: cuando se utilizan oculares adicionales y objetivos auxiliares: 3,4–270x) |
| Distancia de trabajo, mm |
105 (*opcional: cuando se utilizan oculares adicionales y objetivos auxiliares: 177, 47, 26) |
| Distancia interpupilar, mm |
54 — 75 |
| Campo de visión, mm |
32,8–4,9 (*opcional: cuando se utilizan oculares adicionales y lentes de objetivo: 65,7–0,9), con ocular de 10x |
| Ajuste dióptrico |
±5 en cada ocular |
| Sistema óptico |
microscopio estereoscópico Greenough |
| Aplicación |
investigación aplicada |
| Método de investigación |
campo claro |
